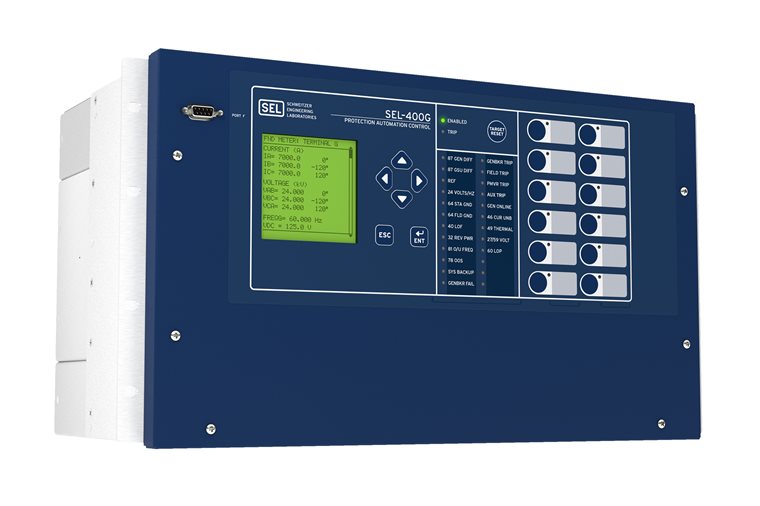

SEL-400G

Advanced Generator Protection System

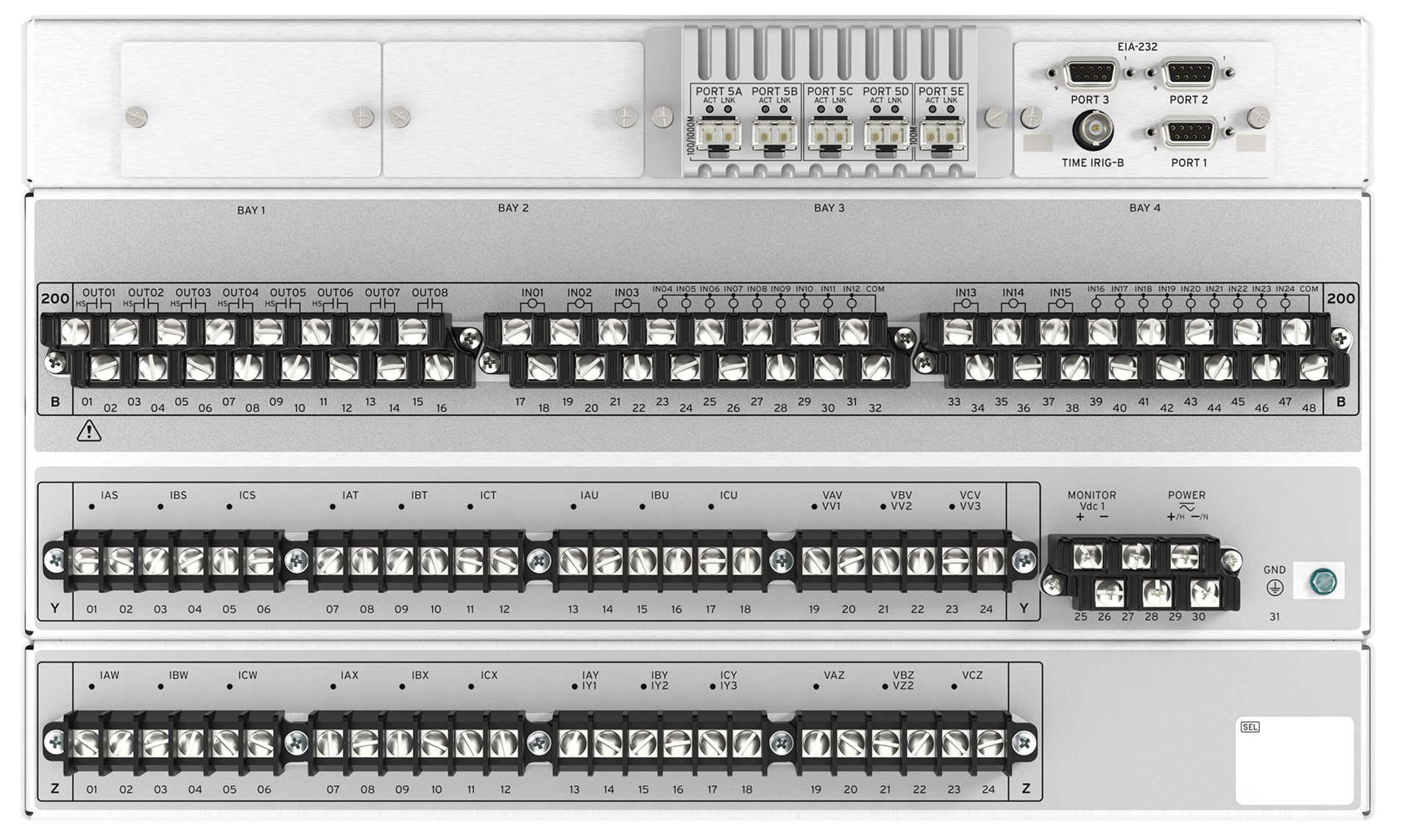

SEL-400G는 수력, 양수 발전, 대형 증기 터빈 및 연소 가스 터빈(CGT) 등 모든 유형의 발전기를 위해 설계된 최첨단 보호 시스템입니다. 이 장치는 단일 프로세서 내에서 발전기 보호, 발전기 강압 변압기(GSU) 보호, 자동 동기화 및 사고 기록 기능을 하나로 통합한 것이 특징입니다. 18개의 전류 입력과 6개의 전압 입력을 갖추어 복잡한 계통 구성에서도 유연한 보호 설계를 지원하며, 발전기의 기동부터 정상 운전까지 모든 단계에서 신뢰성 있는 보호를 제공합니다.

주요 특징

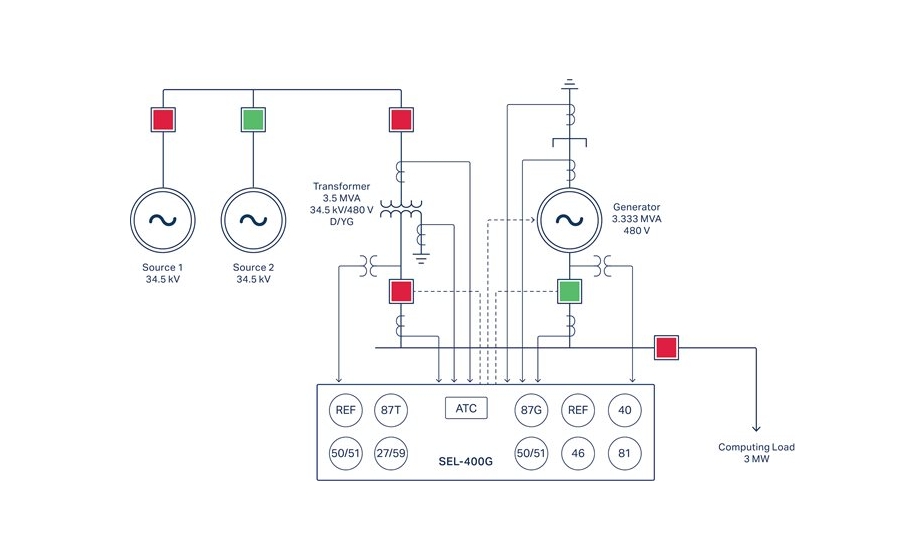

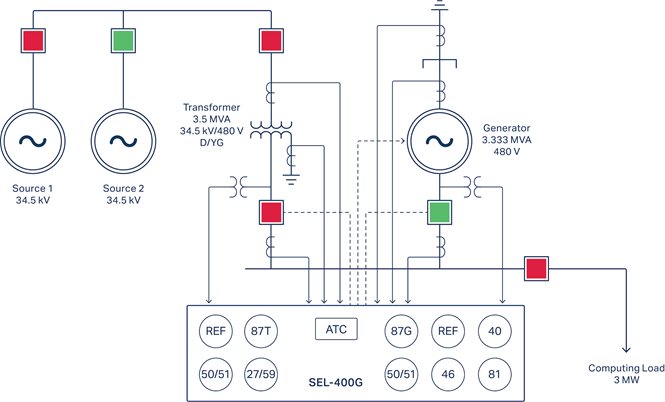

이중 범용 차동 보호

두 개의 독립적인 차동 보호 영역을 제공하여, 단일 장치로 발전기와 GSU 변압기를 동시에 보호할 수 있습니다.
광범위한 주파수 추적

발전기 기동 시나 가변 속도 운전(양수 발전 등) 시에도 보호 기능을 안전하게 유지할 수 있도록 5 Hz에서 120 Hz에 이르는 넓은 주파수 추적 범위를 지원합니다.
100% 고정자 지락 보호

중성점 과전압(59N) 요소와 3고조파 전압 요소를 결합하여 고정자 권선 전체를 사각지대 없이 보호합니다.
고급 보호 알고리즘

층간 단락 감지 (Turn-to-Turn Fault Detection): 발전기 권선 내부의 미세한 단락 사고를 감지합니다.
역상 과전류 보호 (46): 부하 불평형으로 인한 회전자 가열을 방지합니다.
탈조 보호 (Out-of-Step, 78): 계통과 발전기 간의 동기 탈조를 감지하여 장비를 보호합니다.
거리 보호 (Phase Distance, 21): 발전기 및 인접 선로의 후비 보호를 수행합니다.
정밀한 계측 및 모니터링

고정밀 미터링: 전압, 전류, 전력(MW, MVAR), 에너지(MWh), 주파수 등을 정밀하게 측정합니다.
싱크로파서(Synchrophasors): IEEE C37.118 표준을 준수하는 위상 측정 데이터를 제공하여 광역 계통 감시를 지원합니다.
상태 모니터링: 차단기 접점 마모 상태 감시 및 스테이션 배터리 전압 감시 기능이 포함되어 있습니다.

SEL Grid Configurator 소프트웨어

현대적인 직관적 인터페이스를 통해 복잡한 설정을 쉽고 빠르게 관리하고 배포할 수 있도록 돕습니다.

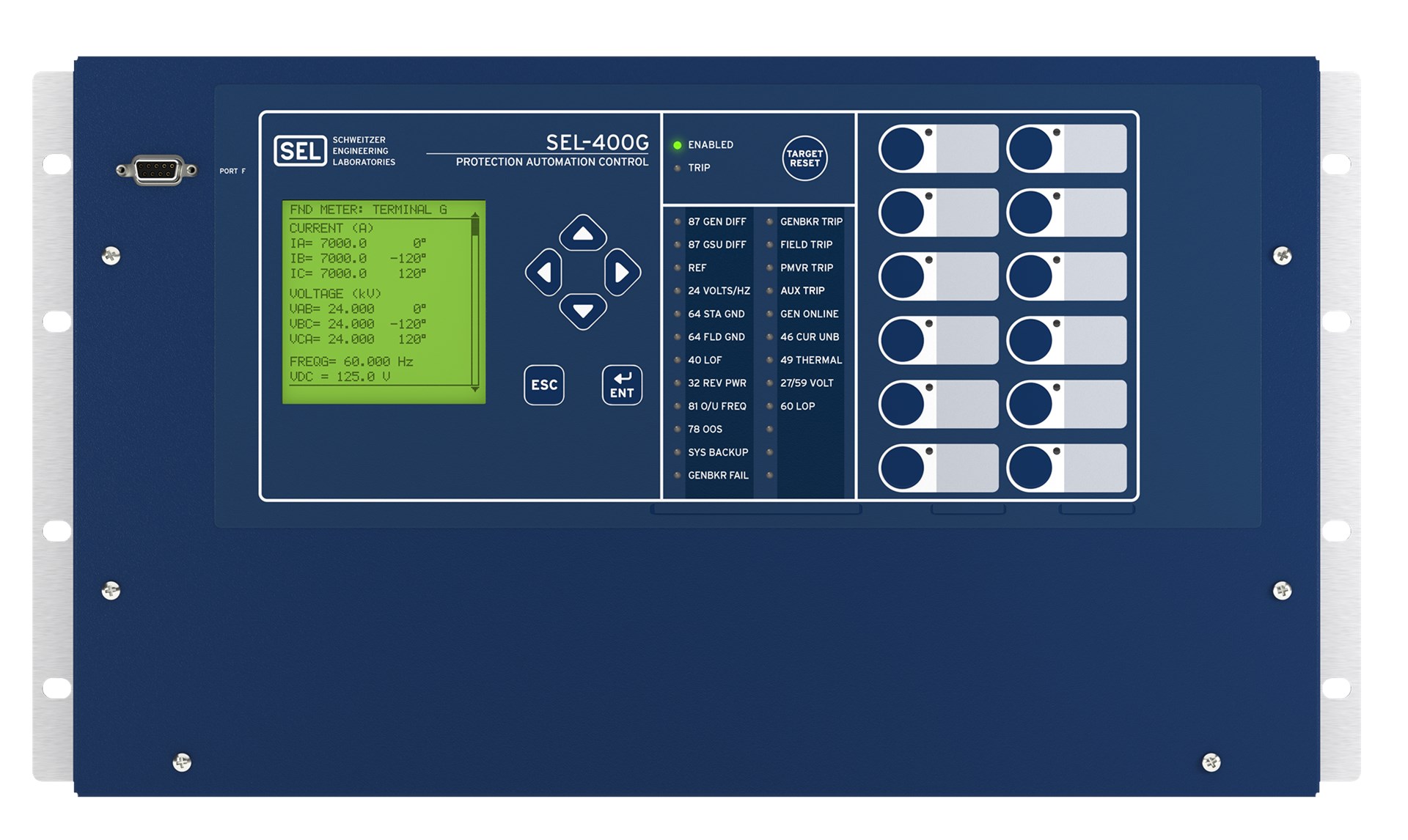

사용자 정의 HMI

전면 패널의 대형 디스플레이에 단선도(Mimic Diagram)를 구현할 수 있으며, 사용자가 프로그래밍 가능한 푸시버튼과 LED를 통해 현장에서 즉각적인 제어와 상태 파악이 가능합니다.
내장 자동 동기화

최대 3개의 차단기에 대해 전압, 주파수, 위상을 자동으로 일치시켜 계통에 병입합니다. 별도의 외부 동기화 장치가 필요 없어 시스템 구축 비용을 절감합니다.
강력한 통신 프로토콜 지원

Ethernet 기반의 IEC 61850 Edition 2.1(옵션), Modbus TCP, DNP3, FTP 등을 지원합니다.
네트워크 이중화를 위한 **PRP(Parallel Redundancy Protocol)**를 지원하여 통신 신뢰성을 극대화합니다.
정밀 시간 동기화

PTPv2(IEEE 1588) 및 IRIG-B 입력을 통해 마이크로초 단위의 정밀한 시간 동기화가 가능하며, 사고 분석 시 정확한 시계열 데이터를 제공합니다.
