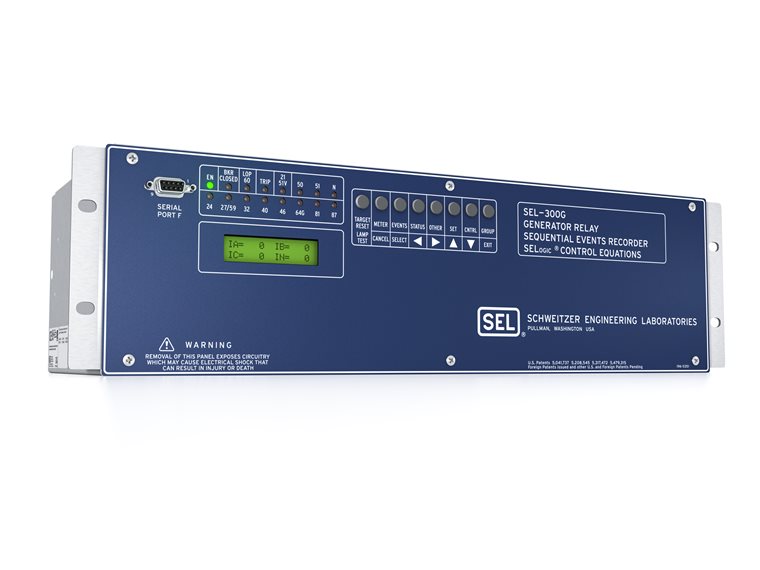

SEL-300G

Generator Relay

SEL-300G는 모든 크기의 동기기(Synchronous Machine)를 위한 종합적이고 다기능적인 보호 계전기입니다. 소형, 중형 및 대형 발전기의 주보호(Primary) 및 후비보호(Backup)를 위해 설계되었으며, 발전기의 안정적인 운전과 제어를 위해 전 세계적으로 검증된 신뢰성을 제공합니다. 한 장치에 보호, 모니터링, 제어 및 통신 기능을 통합하여 발전기 보호 시스템의 복잡성을 줄이고 효율성을 극대화합니다.

주요 특징

종합적인 권선 보호

100% 고정자 지락 보호: 기본 주파수 및 3고조파 전압 방식을 조합하여 고정자 권선 전체를 보호합니다.
차동 보호: 상(Phase) 또는 지락(Ground) 차동 보호 기능을 통해 내부 결함을 신속하게 감지합니다.
비정상 운전 조건 감지

전력 보호: 역전력(Reverse Power) 및 저순방향 전력(Low Forward Power) 감지를 통해 원동기 손상을 방지합니다.
과여자 보호 (24, Volts/Hz): 자속 과포화로 인한 변압기 및 발전기 철심 가열을 방지합니다.
계자 상실 보호 (40, Loss-of-Field): 여자 시스템 고장으로 인한 동기 탈조를 방지합니다.
역상 과전류 보호 (46): 부하 불평형에 의한 회전자 과열을 방지합니다.
계통 이상 보호

주파수 및 전압 보호: 6단계의 과/저주파수 보호와 시간 누적기(Time Accumulators)를 제공하며, 과/저전압 요소를 포함합니다.
동기 탈조 보호 (78, Out-of-Step): 단일 또는 이중 블라인더(Blinder) 방식을 통해 계통 탈조를 감지합니다.
현장 특화 보호 확장

회전자 지락 보호: SEL-2664 필드 지락 모듈과 연동하여 회전자 절연 상태를 정밀하게 감시합니다.
온도 모니터링: SEL-2600 시리즈 RTD 모듈과 연동하여 최대 12개의 머신 온도를 실시간으로 모니터링합니다.

고정밀 계측 기능

전압, 전류, 전력(MW, MVAR), 역률, 에너지(MWh) 등을 정밀하게 측정하여 별도의 외부 계측 장치 필요성을 최소화합니다.
사고 분석 및 기록

이벤트 리포트 및 SER: 오실로그래픽 이벤트 리포트와 순차 이벤트 기록(SER) 기능을 통해 사고 원인을 상세히 분석할 수 있습니다.
Unsolicited Fast SER: 고장 정보를 상위 시스템으로 신속하게 전송하여 빠른 대응을 돕습니다.
자산 상태 모니터링

차단기 접점 마모 상태 감시(Breaker Monitor) 및 스테이션 배터리 전압 감시 기능을 통해 유지보수 계획을 최적화할 수 있습니다.
SELogic 제어 로직

사용자가 직접 제어 방정식을 작성하여 복잡한 인터락킹이나 자동화 시퀀스를 구현할 수 있는 유연성을 제공합니다.
