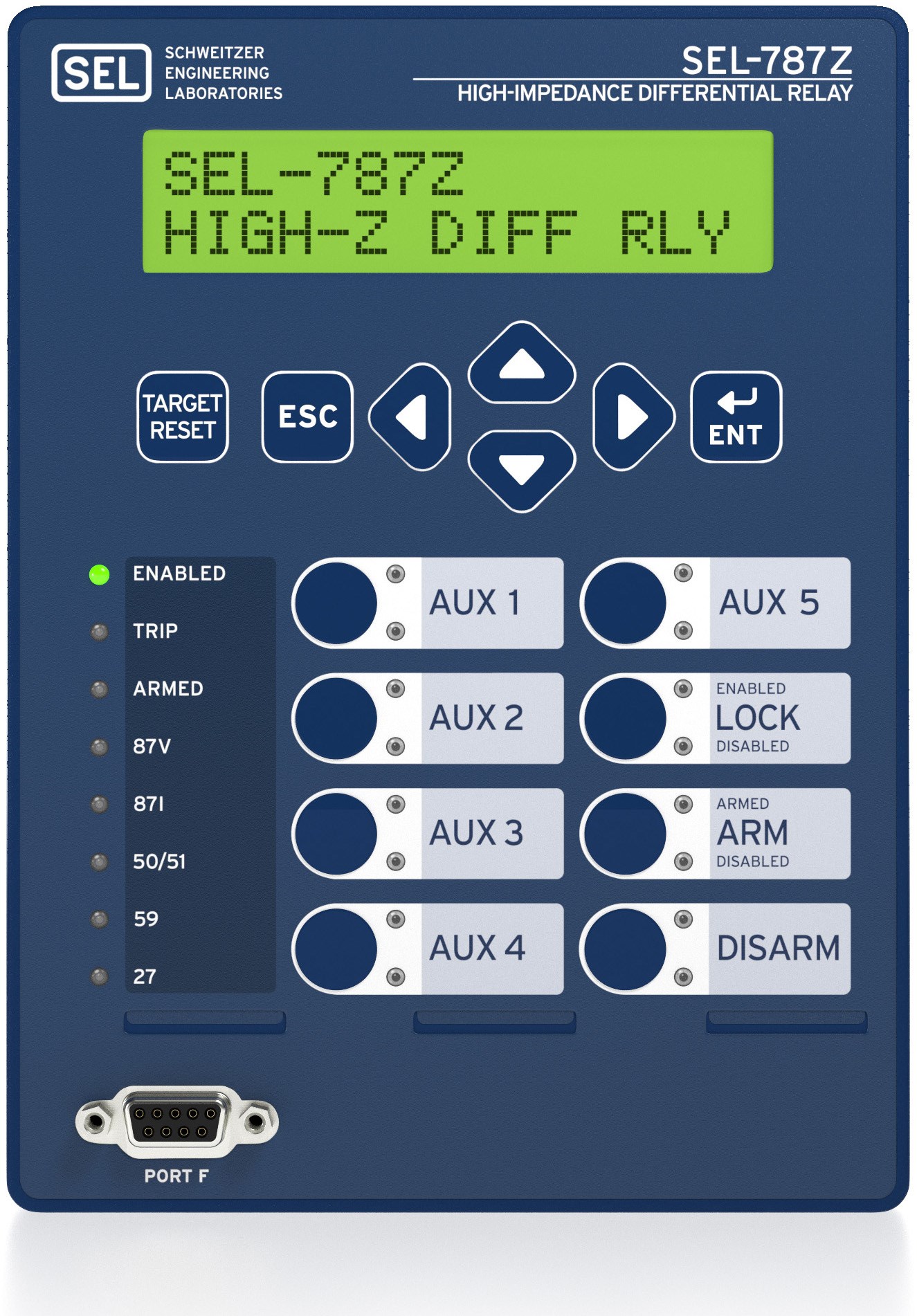

SEL-787Z

High-Impedance Differential Relay and SEL-HZM High-Impedance Module

SEL-787Z는 고임피던스 버스(Bus) 보호를 주 목적으로 설계된 유연한 보호 계전기입니다. 이 장치는 고속의 경제적인 버스 보호 솔루션을 제공하며, 버스 외에도 모터 보호 및 접지된 Y-결선 변압기 권선의 민감한 제한 지락 보호(REF) 용도로도 사용됩니다. 전용 하드웨어인 SEL-HZM 고임피던스 모듈과 결합하여 안정적이고 강력한 차동 보호 시스템을 구축합니다.

주요 특징

고임피던스 차동 보호 (87V)

내부 사고(In-zone faults) 시 매우 빠른 트립을 제공하면서도, 외부 사고(Through-faults) 및 CT 포화 시에는 높은 보안성을 유지하도록 설계되었습니다.

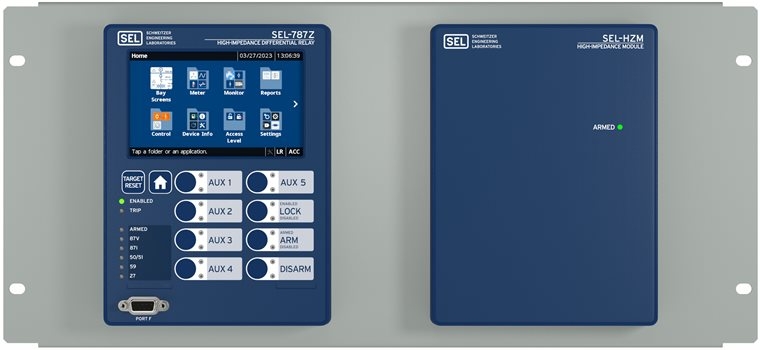

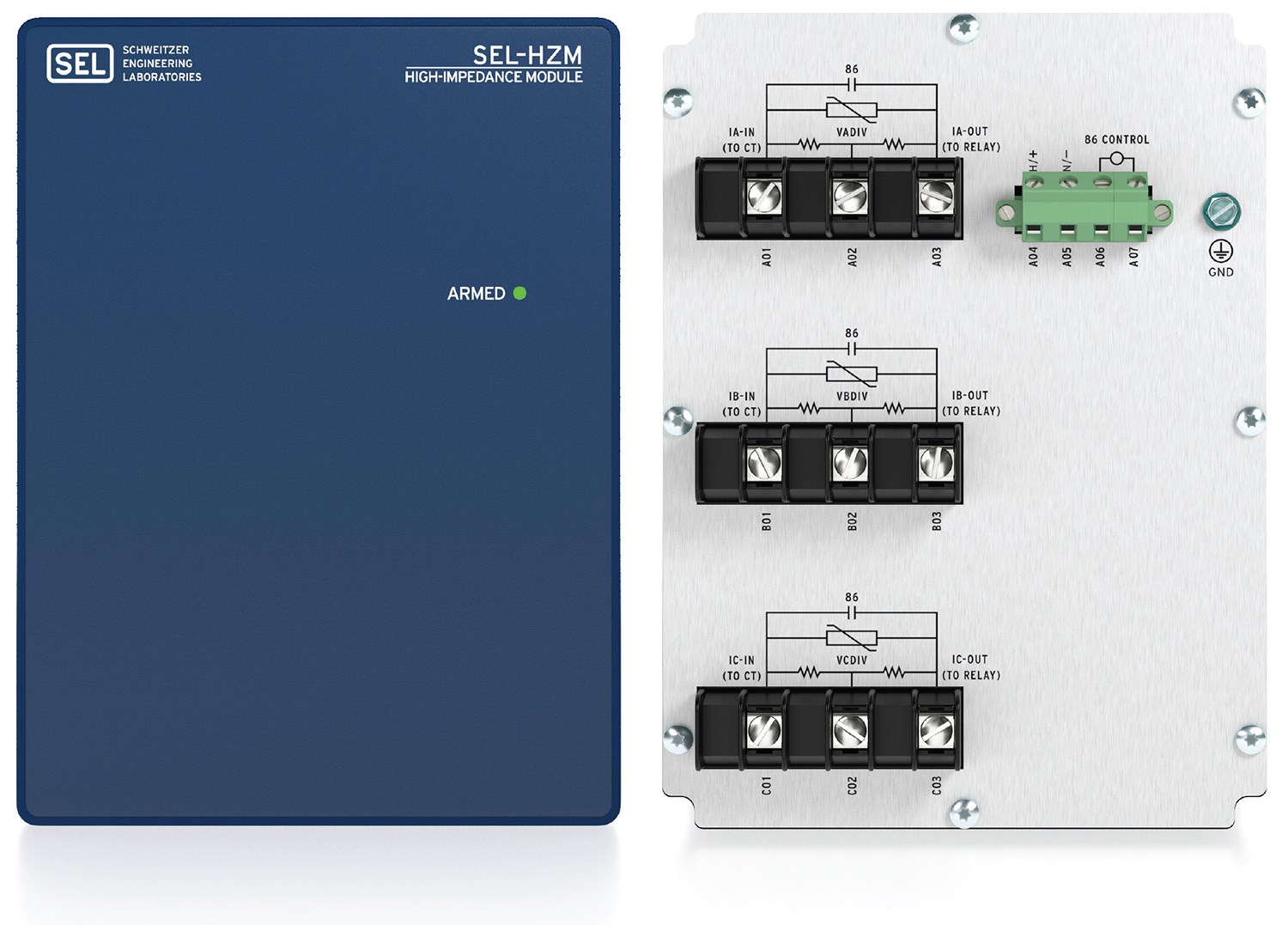

SEL-HZM 모듈 연동

안정화 저항기(Stabilizing Resistors)와 금속 산화물 바리스터(MOV)가 내장된 전용 모듈을 통해 사고 발생 시 발생하는 고전압 서지로부터 CT 배선과 계전기를 안전하게 보호합니다.
종합 과전류 보호

고임피던스 차동 요소와 병행하여 독립적인 과전류 요소를 사용하여 보호 계층을 보완할 수 있습니다.
전압 보호 요소

저전압(27) 및 과전압(59) 요소를 포함하여 전압 기반의 이상 상태를 감지합니다.
아크 플래시(Arc-Flash) 보호

2~5ms의 매우 빠른 동작 시간을 가진 아크 플래시 감지 요소(TOL1-TOL8)를 지원하여 설비 손상과 인명 사고 위험을 최소화합니다.
정밀 샘플링

60Hz 시스템에서 사이클당 40샘플, 50Hz에서 48샘플의 속도로 정밀하게 데이터를 처리합니다.

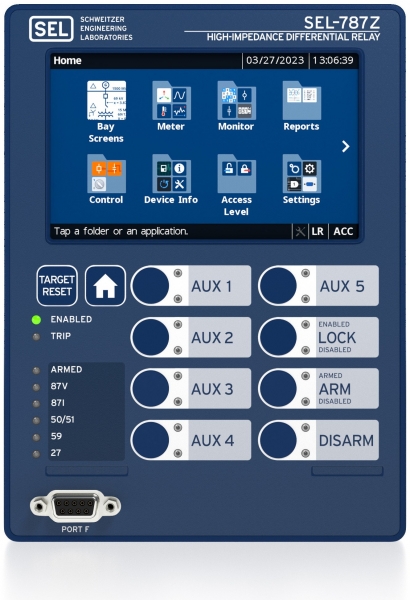

5인치 컬러 터치스크린 디스플레이

옵션으로 제공되는 대형 컬러 화면을 통해 현장에서 직접 시스템 데이터를 모니터링하고 설정을 구성할 수 있으며, 한국어(또는 영어/스페인어) 인터페이스를 지원합니다.
폭넓은 통신 프로토콜 지원

IEC 61850 Edition 2, DNP3, EtherNet/IP, Modbus TCP/RTU, FTP, Telnet 등 다양한 표준 프로토콜을 지원하여 기존 자동화 시스템에 쉽게 통합됩니다.
네트워크 신뢰성

PRP(Parallel Redundancy Protocol) 및 RSTP를 지원하여 통신 경로 장애 시에도 데이터 전송의 연속성을 보장합니다.
정밀 사고 분석 및 기록

순차 이벤트 기록(SER) 및 고해상도 이벤트 리포트 기능을 통해 사고 발생 시 근본 원인을 명확하게 분석할 수 있습니다.
정밀 시간 동기화

IEEE 1588 PTP 및 IRIG-B 입력을 통해 마이크로초 단위의 정밀한 시간 정보를 제공합니다.
