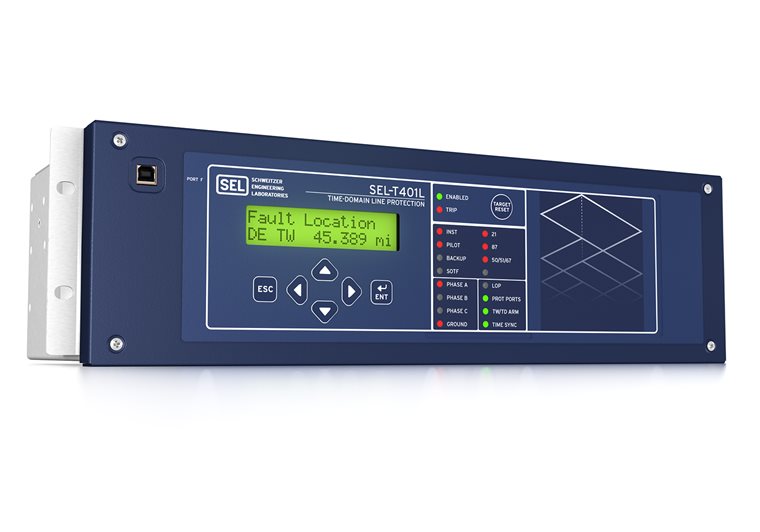

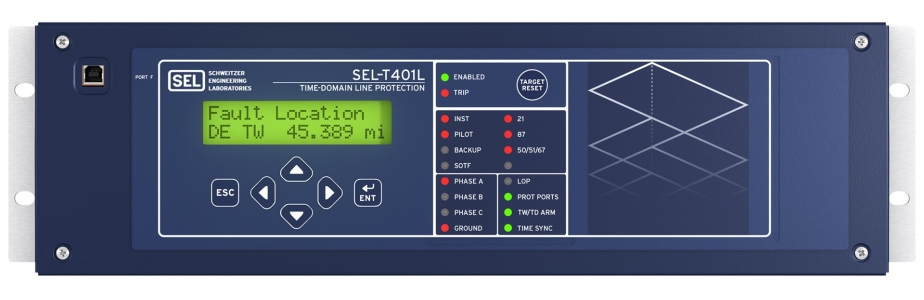

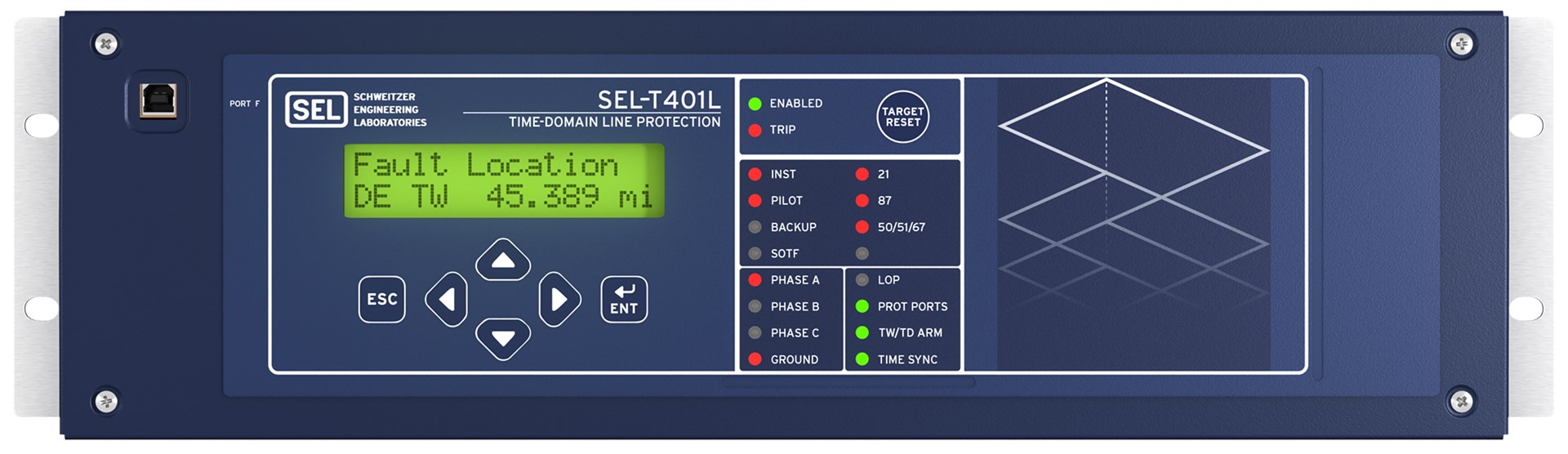

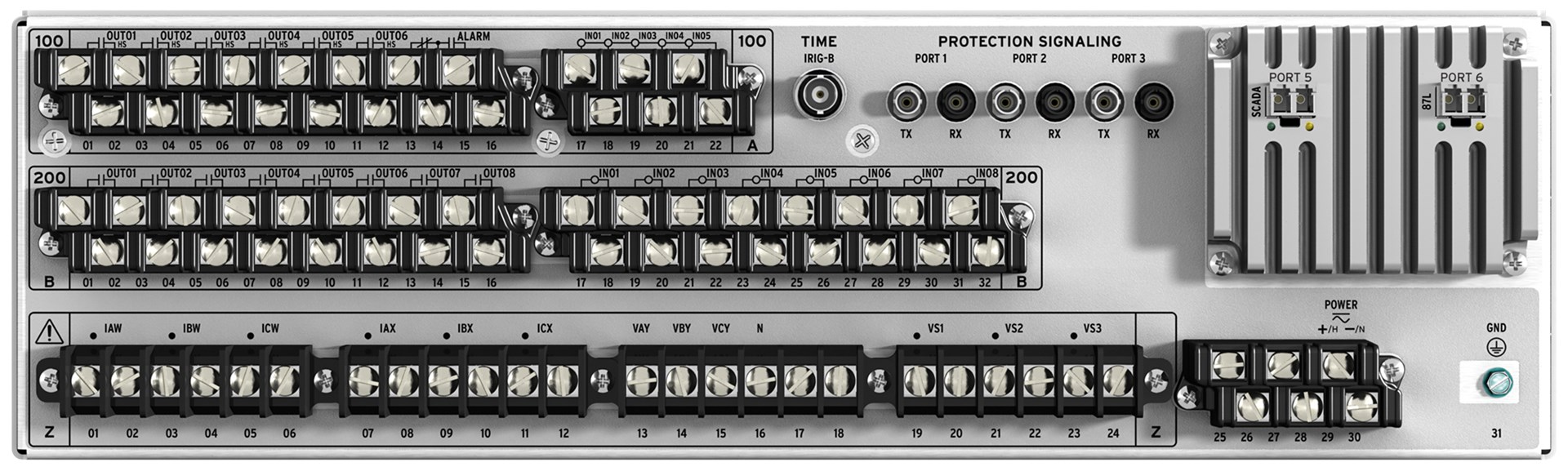

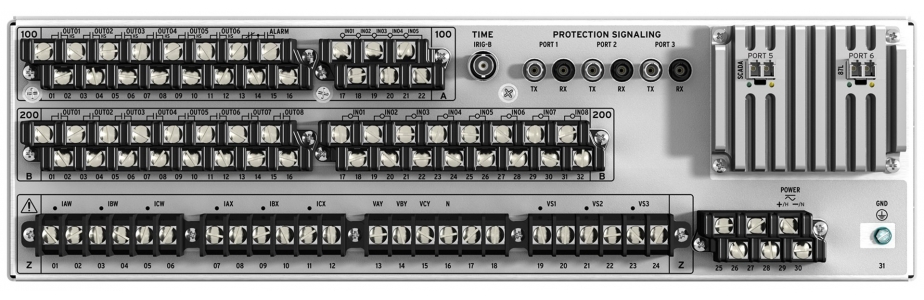

SEL-T401L

Ultra-High-Speed Line Relay

SEL-T401L은 SEL-T400L의 현장 경험을 바탕으로 개발된 3U 사이즈의 고성능 초고속 송전선로 보호 계전기입니다. 이 제품은 기존의 페이저(Phasor) 기반 보호 방식을 넘어, 진행파(Traveling Wave)와 증분량(Incremental Quantity)을 이용한 시간 영역(Time-Domain) 보호 기술을 적용하여 전례 없는 동작 속도를 제공합니다. 고정밀 진행파 고장점 표정(TWFL) 기능과 초고해상도 과도 상태 기록 기능을 통합하여 송전계통의 안정성을 극대화하고 사고 분석 효율을 높인 최첨단 솔루션입니다.

주요 특징

초고속 동작 속도

시간 영역 기술을 통해 1~5ms 이내의 트립 시간을 실현합니다. 특히 언더리치 증분량 거리 요소(TD21)는 통신 채널 없이도 근거리 고전류 사고를 약 2ms 만에 차단할 수 있습니다.
진행파(TW) 및 증분량(TD) 기반 보호

진행파 방향 요소(TW32)와 증분량 방향 요소(TD32)를 활용하여 표준 디지털 또는 아날로그 통신 채널을 통한 허용 오버리치 전송 트립(POTT) 로직을 매우 빠르고 안정적으로 수행합니다.
고정밀 고장점 표정 (TWFL)

진행파 기반의 고장 위치 산출 방식을 통해 사고 지점을 철탑 한 구간(Single Tower Span) 이내의 오차로 찾아내어 복구 시간을 획기적으로 단축합니다. 임피던스 방식의 고장점 표정 기능도 함께 내장되어 신뢰성을 보완합니다.
초고해상도 과도 상태 기록

매우 높은 샘플링 속도로 계통의 과도 상태를 기록하여, 미세한 진행파 신호와 사고 전후의 상세한 데이터를 수집하고 분석할 수 있습니다.
종합 후비 보호

초고속 보호 요소 외에도 거리 보호(Distance), 지향성 요소 및 일반적인 송전선로 보호 시스템에서 기대되는 다양한 보호 기능을 완벽하게 갖추고 있습니다.
약전원(Weak-Infeed) 로직

전원 공급이 원활하지 않은 구간에서의 사고 감지를 위한 특화된 로직을 포함합니다.

복잡성 감소 및 설정 간소화

단순화된 보호 철학을 적용하여 설정 항목(Setting Count)을 대폭 줄였으며, 이를 통해 엔지니어링의 복잡성을 해결하고 오류 가능성을 낮췄습니다.
콤팩트한 3U 패키지:

유연한 I/O 구성과 SCADA 기능을 유지하면서도 3U 사이즈의 콤팩트한 하드웨어를 제공하여 패널 공간 효율성을 높였습니다.
초고대역폭 보호 통신 포트

1 Gbps의 데이터 전송 속도를 지원하며, 멀티모드 또는 싱글모드 광케이블을 통해 최대 200km까지 직접 연결이 가능합니다.
유연한 프로그래밍 로직 및 I/O

사용자 정의 로직과 유연한 입출력 설정을 통해 현장의 다양한 요구 사항에 맞춰 기능을 구성할 수 있습니다.
다양한 통신 인터페이스

MIRRORED BITS 및 IEEE C37.94 인코딩을 지원하는 광통신 포트와 100Mbps/1Gbps 속도의 이더넷 포트를 제공합니다.
정밀 시간 동기화

복조된 IRIG-B 시간 입력을 지원하여 시스템 전체의 정밀한 시간 동기화를 보장합니다.
