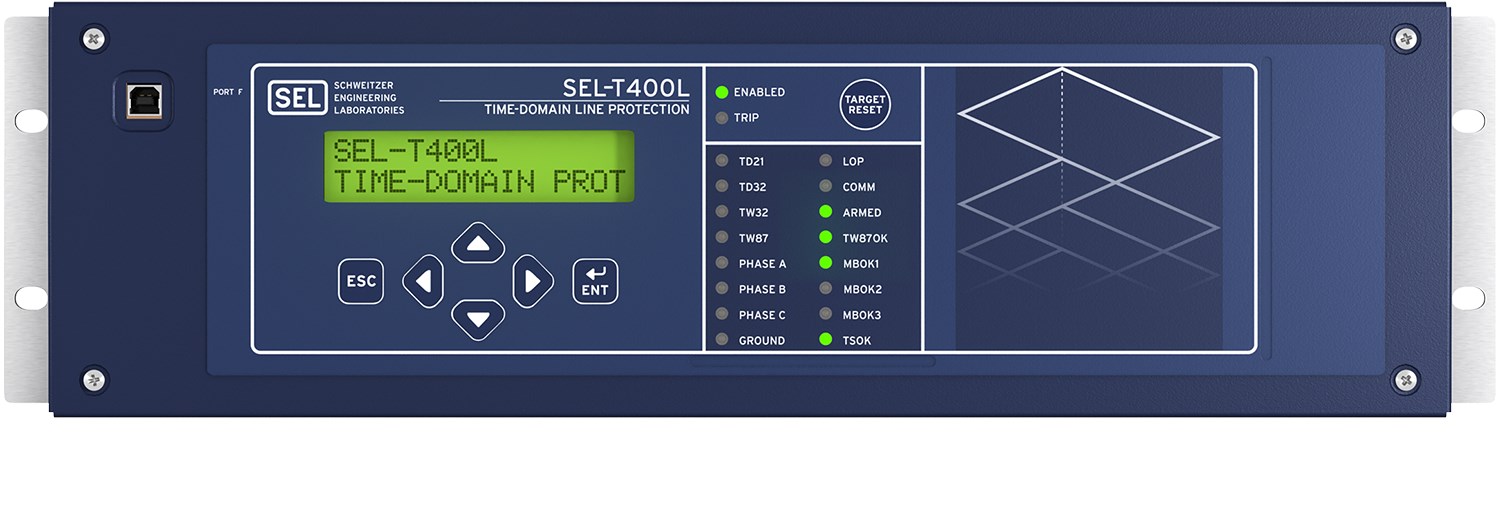

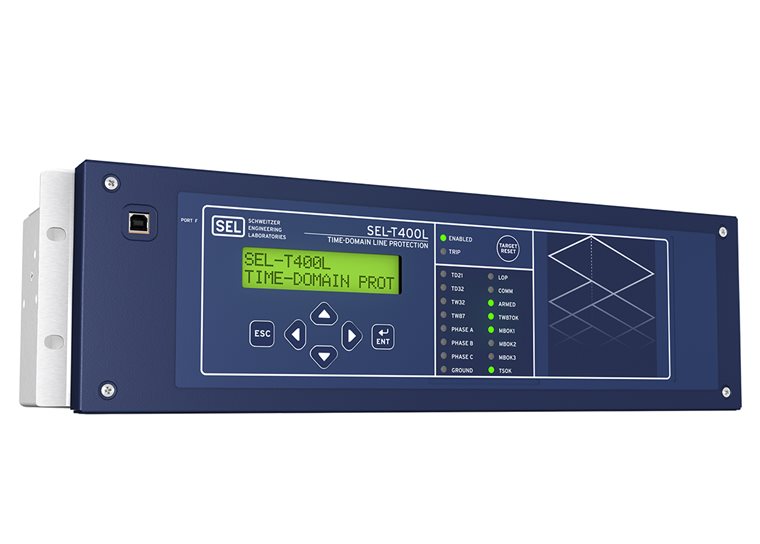

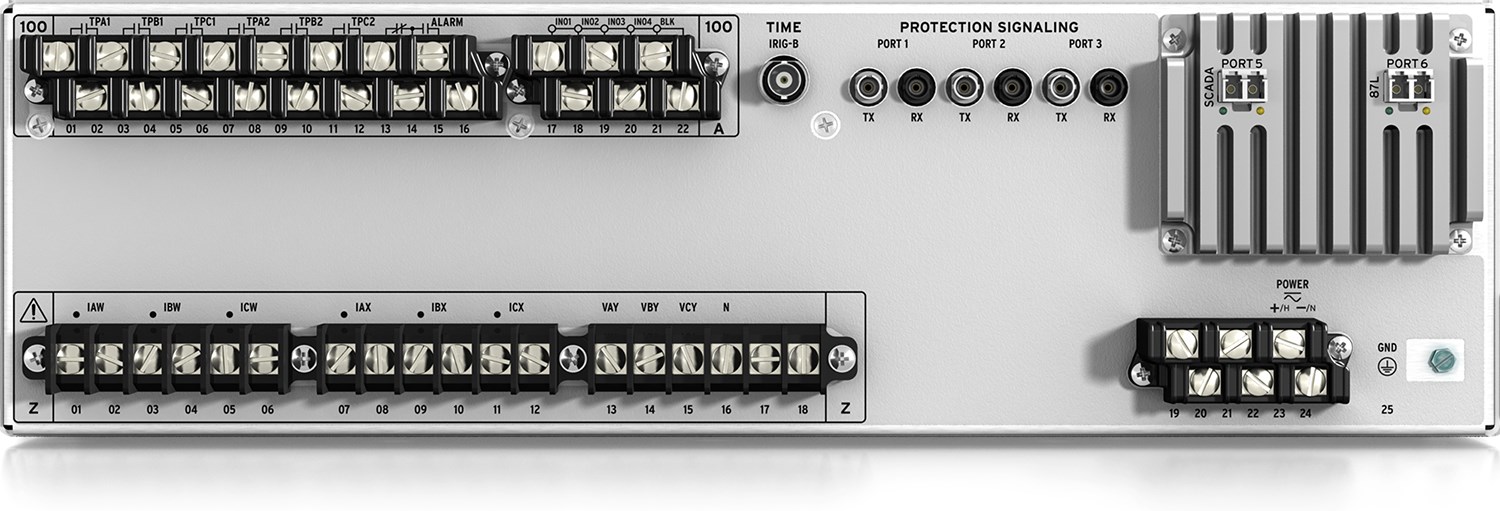

SEL-T400L

Time-Domain Line Protection

SEL-T400L은 진행파(Traveling Wave)와 증분량(Incremental Quantity)을 이용한 시간 영역 보호 기술을 적용한 최첨단 초고속 송전선로 보호 계전기입니다. 다양한 고장 및 계통 조건에서도 불과 수 밀리초(ms) 이내에 동작하도록 설계되었습니다. 복잡한 설정 없이 단 몇 가지의 설정만으로 운영이 가능하도록 단순화되었으며, 철탑 한 구간(Single Tower Span) 이내의 오차를 가진 정밀한 고장점 표정 기능과 고해상도 이벤트 기록 기능을 통합한 혁신적인 솔루션입니다.

주요 특징

초고속 보호 스킴

진행파 전류 차동 (TW87): 전용 광케이블 채널을 통해 선로 길이에 따라 1~5ms 이내의 속도로 사고를 차단합니다.
증분량 거리 요소 (TD21): 통신 채널 없이도 2~5ms 이내에 동작하는 Zone 1 보호를 제공합니다.
POTT 스킴 지원: 진행파(TW32) 및 증분량(TD32) 지향성 요소를 사용하여 표준 통신 채널을 통해 0.1~3ms 이내에 방향을 판별하고 초고속 트립을 수행합니다.
고정밀 진행파 고장점 표정 (TWFL)

통신 채널 유무와 상관없이 진행파를 이용해 사고 지점을 철탑 한 구간 이내의 오차로 찾아내어 계통 복구 효율을 극대화합니다.
다양한 계통 적용성

단상 재폐로(Single-Pole Tripping), 직렬 보상 선로(Series-Compensated Lines), 이중 차단기 터미널 등 복잡한 송전 계통 환경에서도 안정적으로 동작합니다.
초고해상도 기록

1MHz 샘플링 속도의 고장 기록(Fault Recorder) 기능과 빠른 시간 영역 수치(FTDV) 스트리밍을 통해 계통의 과도 상태를 정밀하게 분석할 수 있습니다.

운영의 단순화

미리 구성된 보호 로직과 최소화된 설정 항목(Handful of settings)을 통해 엔지니어링 및 시운전 시간을 획기적으로 줄여줍니다.
고성능 통신 인터페이스

1 Gbps 이더넷 및 차동 포트: 초고속 데이터 전송을 위한 1 Gbps 광포트를 제공하며, 최대 200km까지 직접 연결이 가능합니다.
다양한 직렬 통신: MIRRORED BITS 및 IEEE C37.94를 지원하는 3개의 광 직렬 포트를 갖추고 있습니다.
고속 제어 출력

10µs 이하의 응답 속도를 가진 고속 고전류 차단(High-Speed, High-Current Interrupting) Form A 출력을 통해 트립 실행 속도를 극대화합니다.
정밀 시간 동기화

복조된 IRIG-B 시간 입력을 지원하여 사고 데이터의 정확한 시계열 분석을 보장합니다.
