SEL-421
Protection, Automation, and Control System
- SEL-421은 고속 선로 보호, 자동화 및 제어 시스템으로, 중요 송전선로의 고속 거리 보호 및 방향성 보호 기능을 2-차단기 베이(bay)에 대한 완전한 제어 기능과 통합하여 제공합니다. 이 시스템은 서브사이클(subcycle) 거리 보호를 통해 송전선로의 손상을 최소화하고 복구 비용을 절감하는 데 최적화되어 있습니다. 또한, 최신 디지털 2차 시스템 기술인 TiDL 및 SV 기술을 지원하여 변전소의 현대화를 가능하게 합니다.
주요 특징
-
완전한 거리 보호
상 및 지락 고장에 대해 최대 5개 존(Zone)의 Mho 및 Quadrilateral 거리 보호 요소를 동시에 제공합니다. -
고속 서브사이클 차단
옵션으로 제공되는 고속 거리 요소를 통해 반주기(half-cycle) 수준의 빠른 연산과 서브사이클 동작 속도를 구현하여 시스템 안정성을 높입니다. -
베이 제어 및 재폐로
최대 2개의 차단기 제어와 3개의 차단기 상태 감시 기능을 포함하며, 통합된 단상 및 3상 재폐로 로직을 지원합니다. -
고정밀 고장 위치 추적
고장 위치를 정확히 파악하여 복구팀이 신속하게 문제를 해결하고 정전 시간을 단축할 수 있도록 돕습니다. -

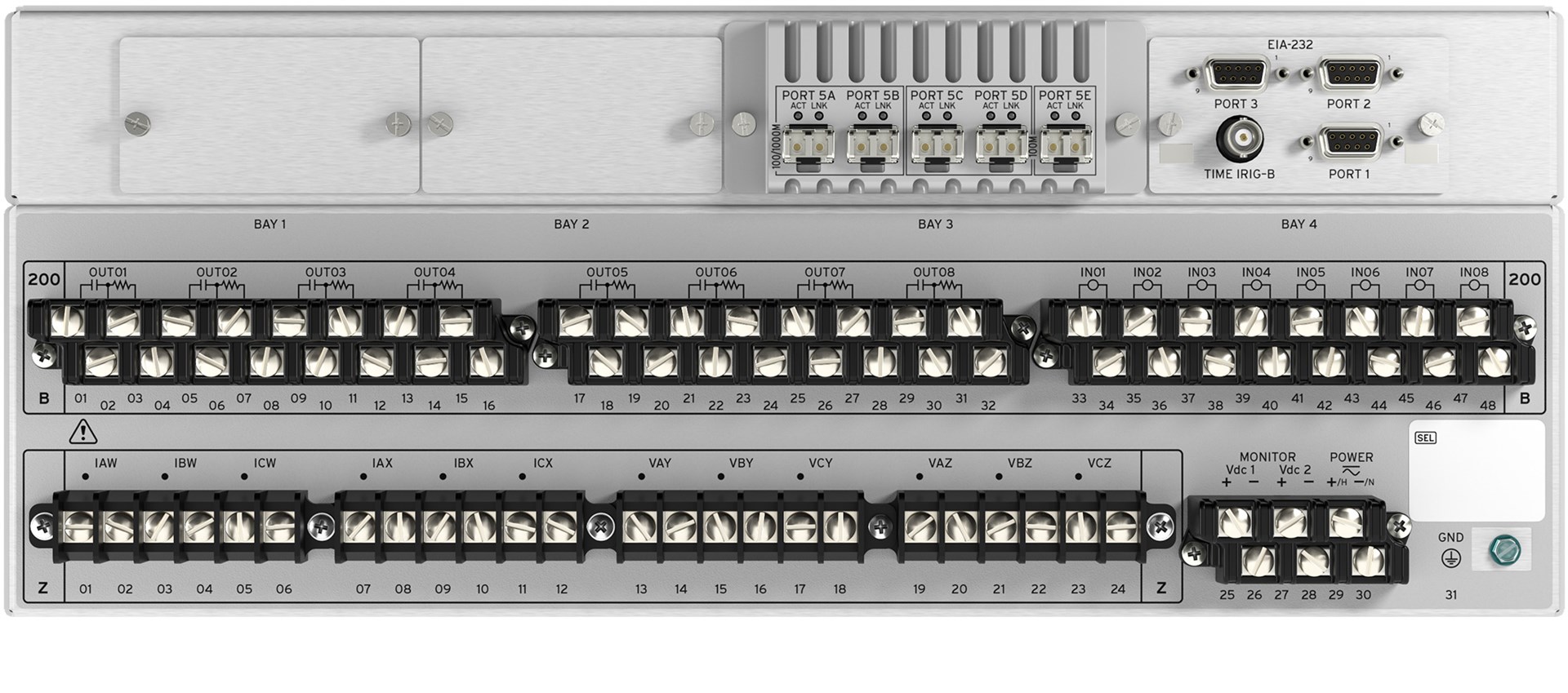

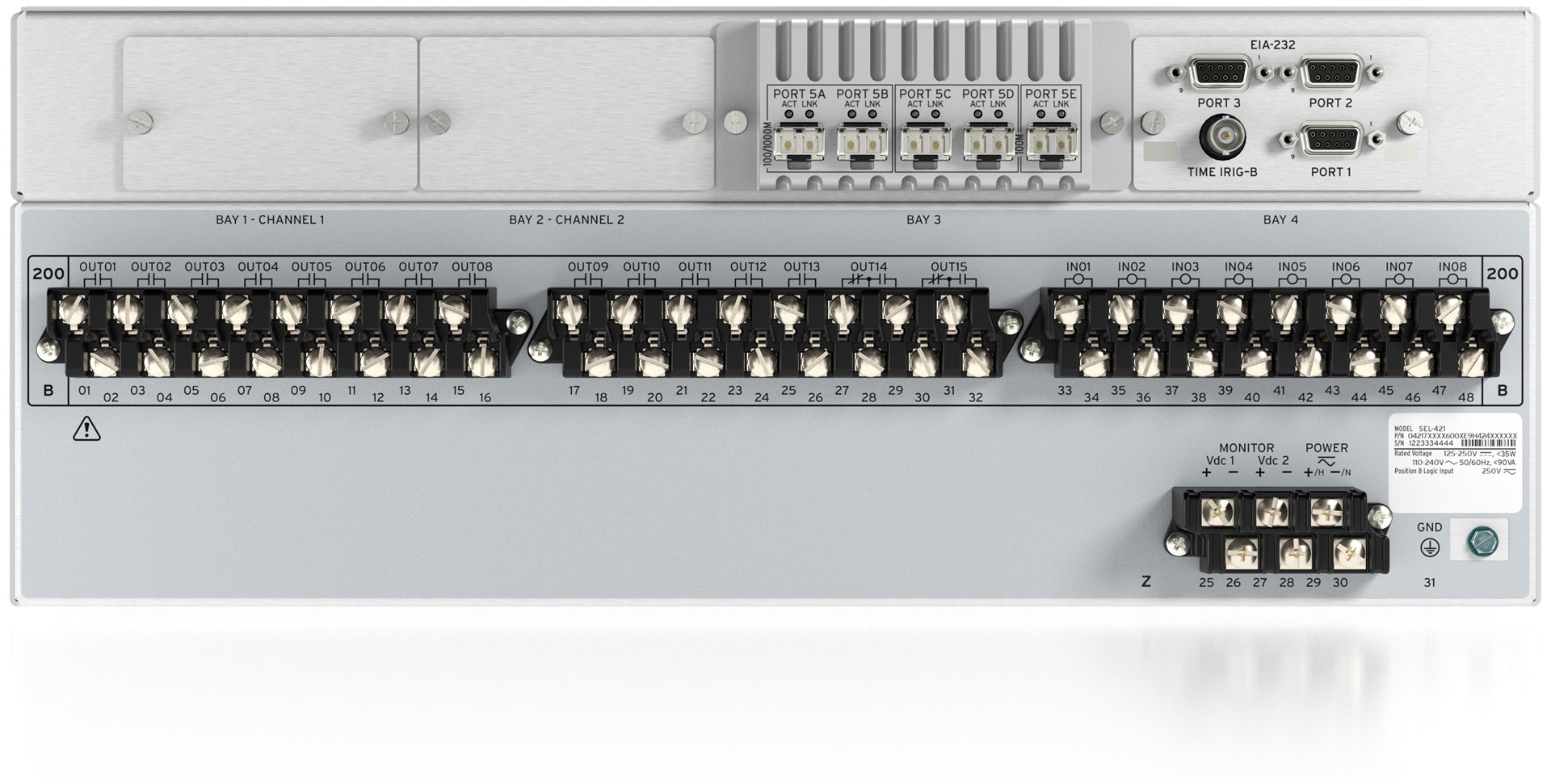

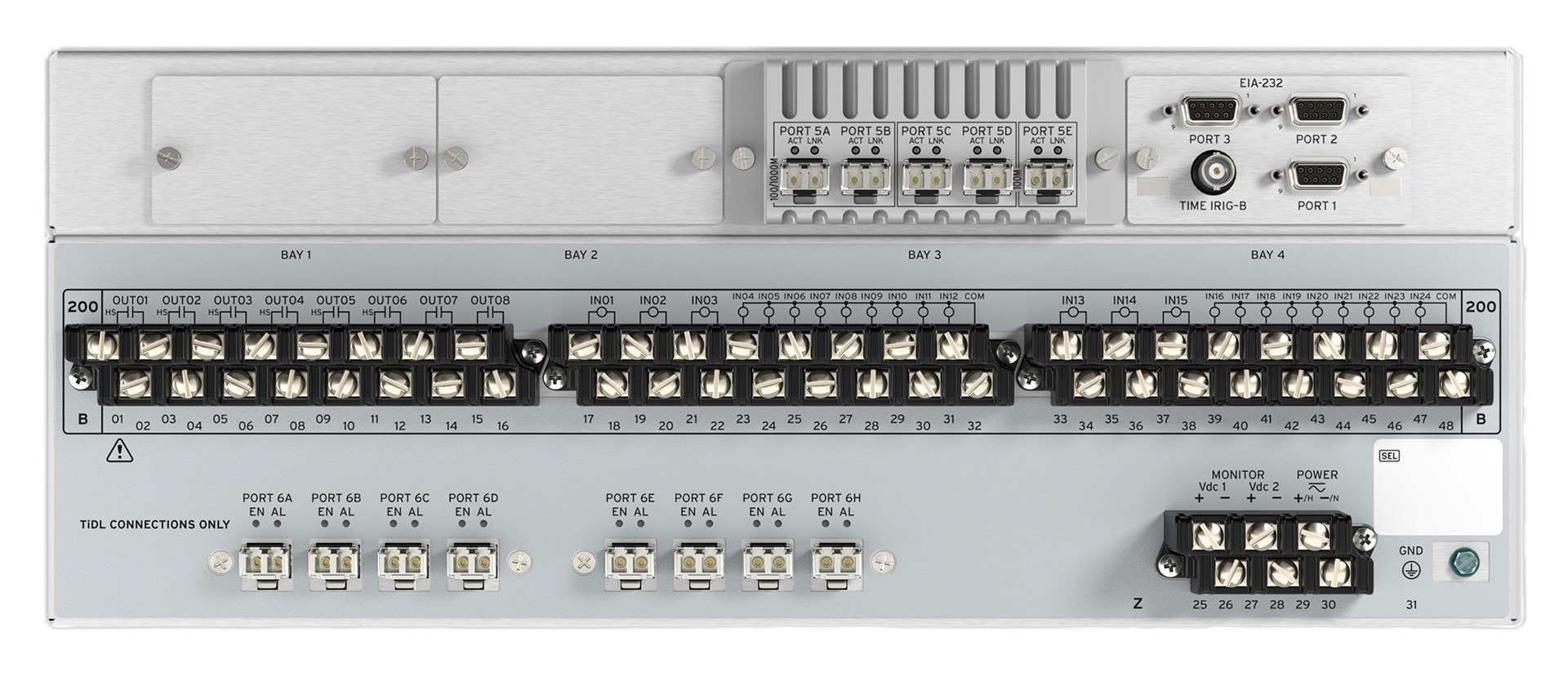

디지털 프로세스 버스 지원
SEL TiDL 및 SV 기술을 적용하여 변전소 현장의 구리 케이블을 광케이블로 대체함으로써 안전성을 강화하고 구축 비용을 절감할 수 있습니다. -
실시간 동기 위상 측정 (Synchrophasors)
IEEE C37.118 표준에 따른 고정밀 데이터를 실시간으로 제공하여 전력 시스템의 광역 감시 및 제어를 지원합니다. -
전력 동요 및 탈조 보호
안정적인 전력 동요 시 불필요한 트립을 방지하는 차단(Blocking) 기능과 시스템 불안정 시 탈조 트립(Out-of-Step Tripping) 기능을 제공합니다. -
이중 CT 입력 및 가용성
두 세트의 CT 전류를 계전기 내부에서 수학적으로 결합하거나 개별적으로 모니터링할 수 있어 보호 설계의 유연성을 극대화합니다.
편의기능
-

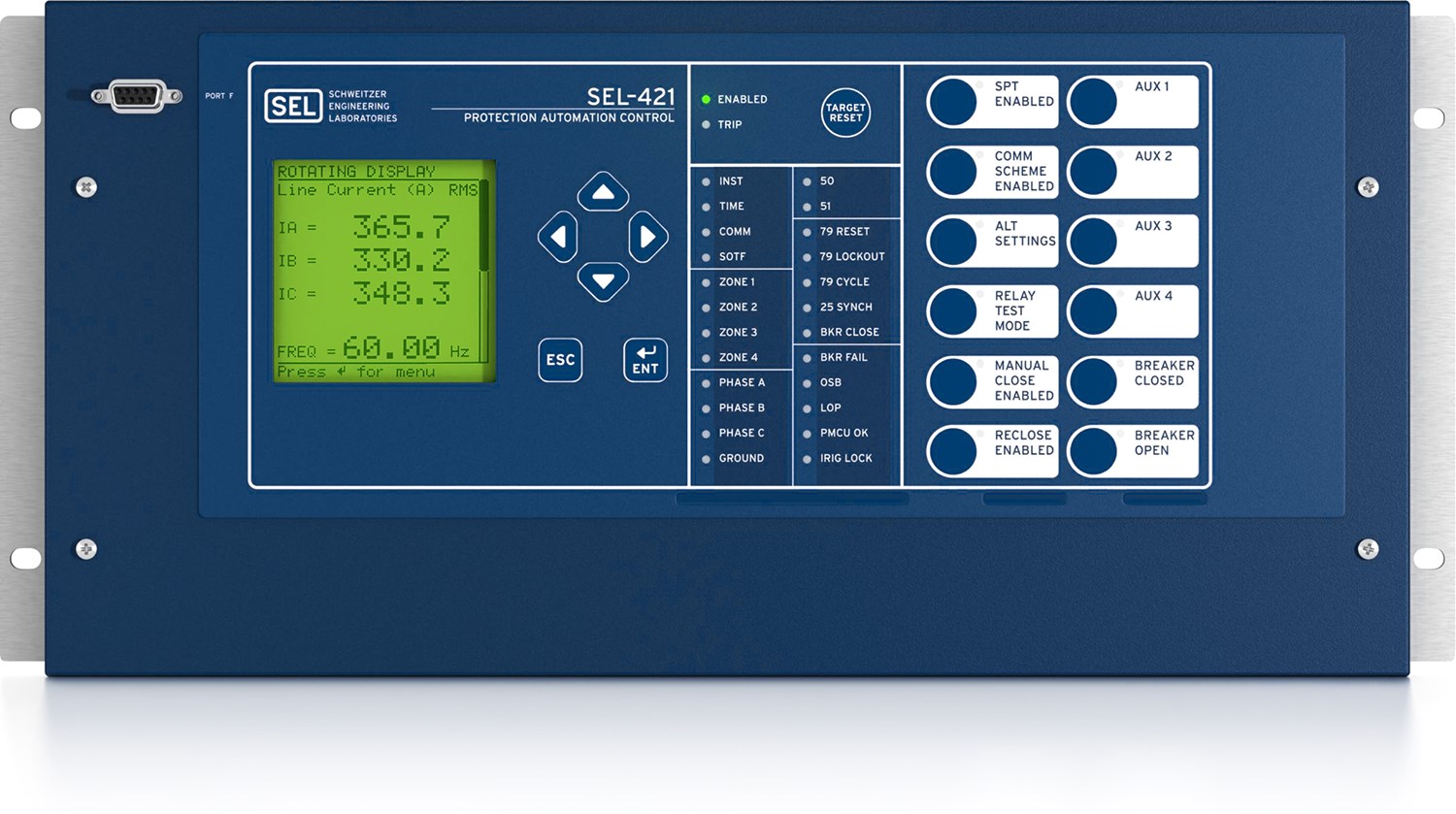

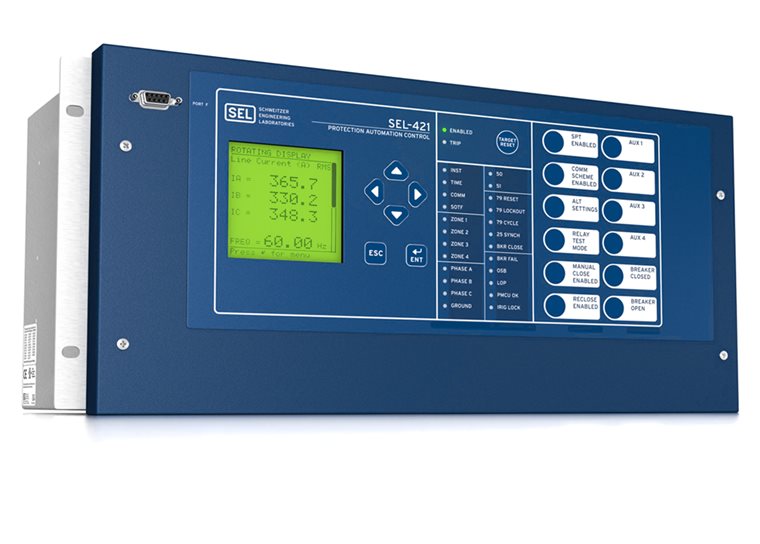

전면 패널 디스플레이 및 HMI
LCD 화면을 통해 계측값, 설정 정보 및 시스템 상태를 직관적으로 확인할 수 있으며, 단선도(One-line Diagram) 형식의 미믹 표시를 지원합니다. -
사용자 정의 인터페이스
프로그래밍 가능한 타겟 LED와 푸시버튼을 제공하며, 슬라이드 방식의 라벨을 사용하여 현장 요구에 맞게 식별 표기를 변경할 수 있습니다. -
내장 웹 서버:
표준 이더넷 연결을 통해 웹 브라우저에서 계전기의 상태, 이벤트 기록(SER), 계측 데이터 등을 읽기 전용으로 간편하게 모니터링할 수 있습니다. -
강력한 설정 및 분석 소프트웨어
ACSELERATOR QuickSet 및 Grid Configurator를 통해 설정을 오프라인으로 개발하고, 그래픽 로직 에디터(GLE)를 사용하여 복잡한 로직을 시각적으로 편집할 수 있습니다. -
다양한 표준 프로토콜 지원
IEC 61850 Edition 2.1, DNP3 LAN/WAN, PRP, PTPv2 등 광범위한 통신 프로토콜을 지원하여 기존 및 신규 자동화 시스템과의 통합이 용이합니다. -
고급 설비 모니터링
차단기의 접점 마모 상태와 스테이션 배터리 전압을 실시간으로 감시하여 선제적인 유지보수를 지원합니다. -

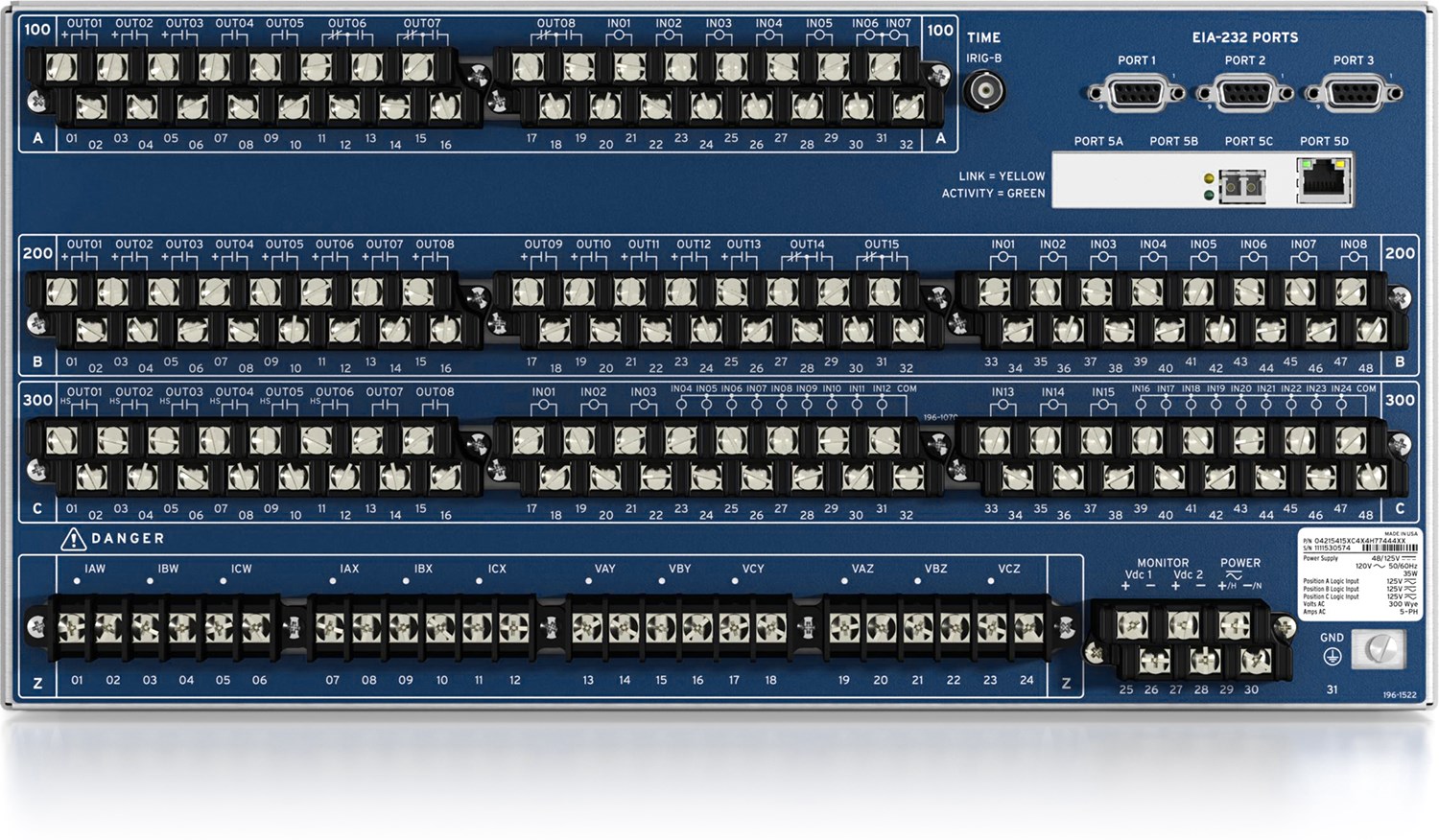

유연한 하드웨어 옵션
3U, 4U, 5U 크기의 섀시와 수직/수평 장착 옵션을 선택할 수 있으며, 다양한 입출력(I/O) 보드 확장이 가능합니다.
