SEL-710-5

Motor Protection Relay

SEL-710-5는 유도 전동기 및 동기 전동기를 위한 고급 보호, 제어 및 감시 시스템입니다. 이 계전기는 특허받은 정밀한 열 모델 보호 기능을 통해 모터의 가동률을 극대화하며, 동기 전동기 보호와 역률(Power Factor) 조절 기능을 하나의 장치에 통합하여 설계를 단순화합니다. 최신 센서 기술과 컬러 터치스크린을 지원하여 현대적인 산업 환경에 최적화된 솔루션을 제공합니다.

주요 특징

포괄적인 모터 보호

유도 및 동기 전동기를 모두 지원하며, 과전류(50/51), 불평형(46), 저전압/과전압(27/59), 계자 상실(40) 등 광범위한 ANSI 보호 기능을 제공합니다.
정밀한 열 모델 보호

특허받은 정확한 열 보호 알고리즘을 사용하여 전동기의 실제 열 상태를 실시간으로 추적하며, 불필요한 트립을 방지하면서도 모터를 안전하게 보호합니다.
로터 바 단선 감지

전동기 로터 바(Rotor Bar)의 파손이나 조기 결함을 감지하여 치명적인 고장이 발생하기 전에 유지보수를 계획할 수 있도록 돕습니다.
초고속 아크 플래시 보호

광센서를 통해 2~5ms 이내에 아크 플래시를 감지하여 사고 에너지를 차단함으로써 인명과 설비를 보호합니다.

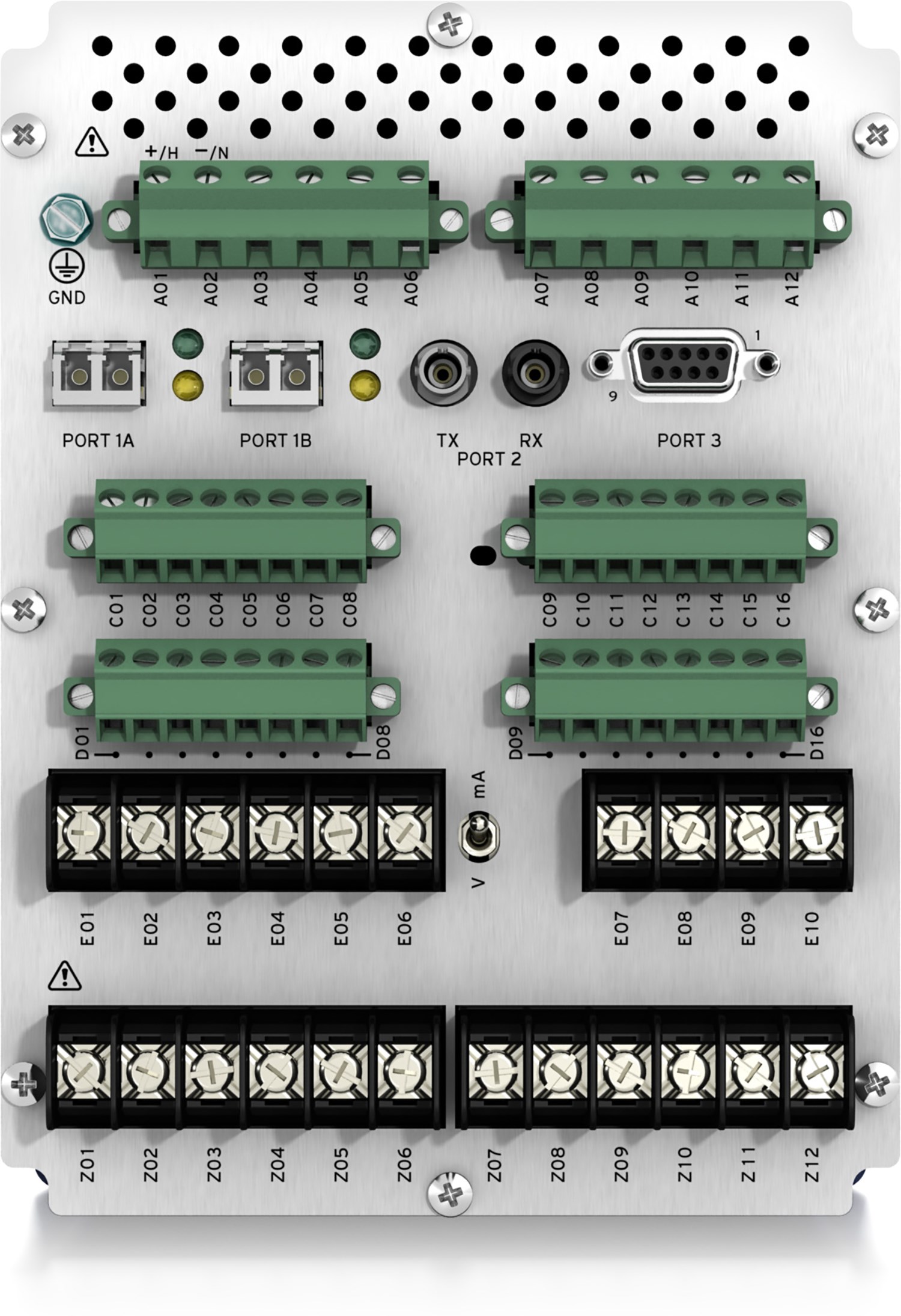

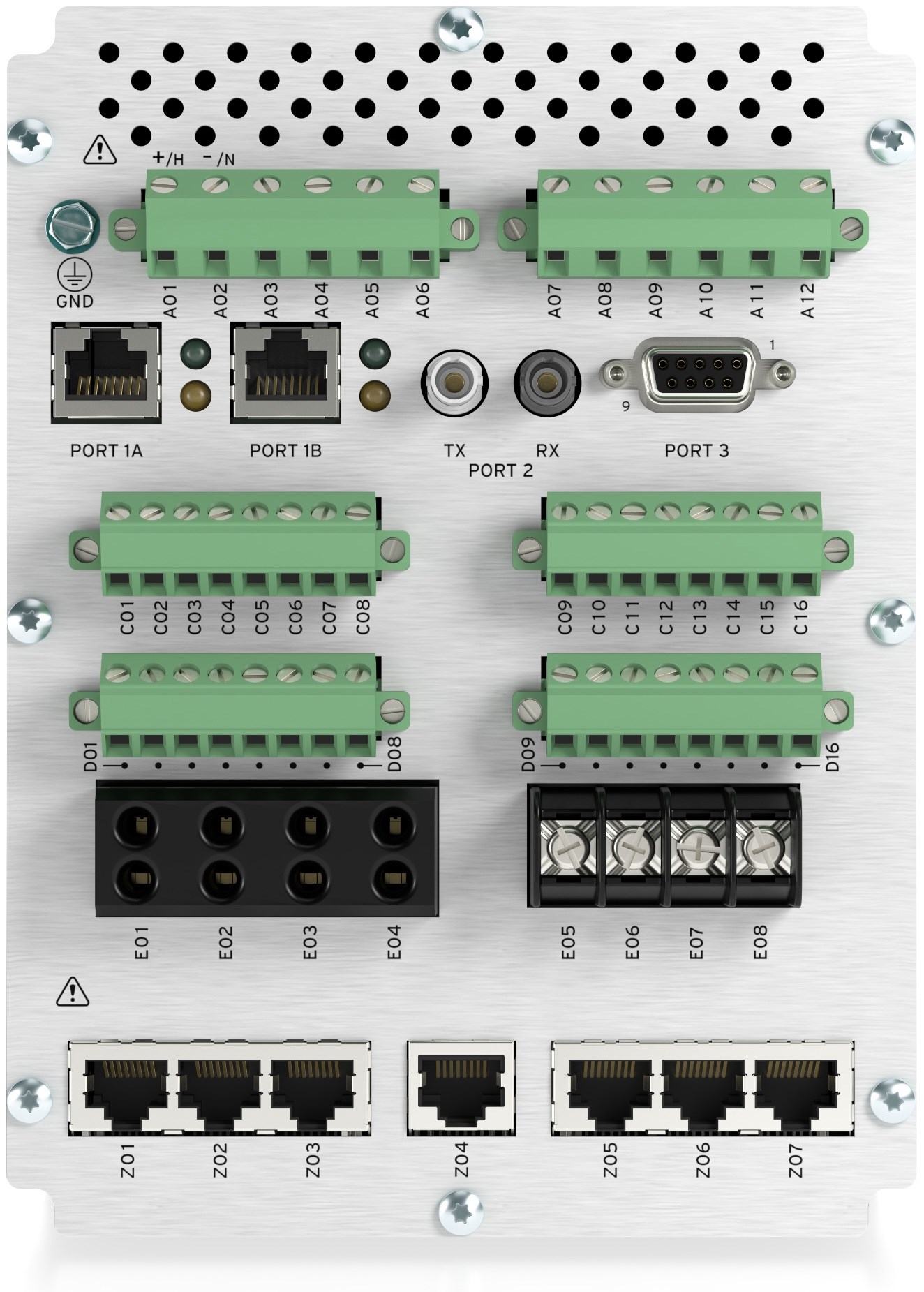

최신 센서 기술 지원

저전력 전압 센서(LEA), 로고스키 코일(Rogowski coil), 저전력 변류기(LPCT) 입력을 지원하여 소형 배전반 내 설치 유연성을 높였습니다.
동기 전동기 역률 제어

동기 전동기의 여자 시스템을 조절하여 역률을 일정하게 유지하거나 무효 전력을 제어하는 기능을 통합 제공합니다.
고급 이벤트 분석

고해상도 모터 시작 보고서(MSR)와 고장 요약 데이터를 통해 모터의 시동 특성을 분석하고 고장 원인을 정확히 파악할 수 있습니다.

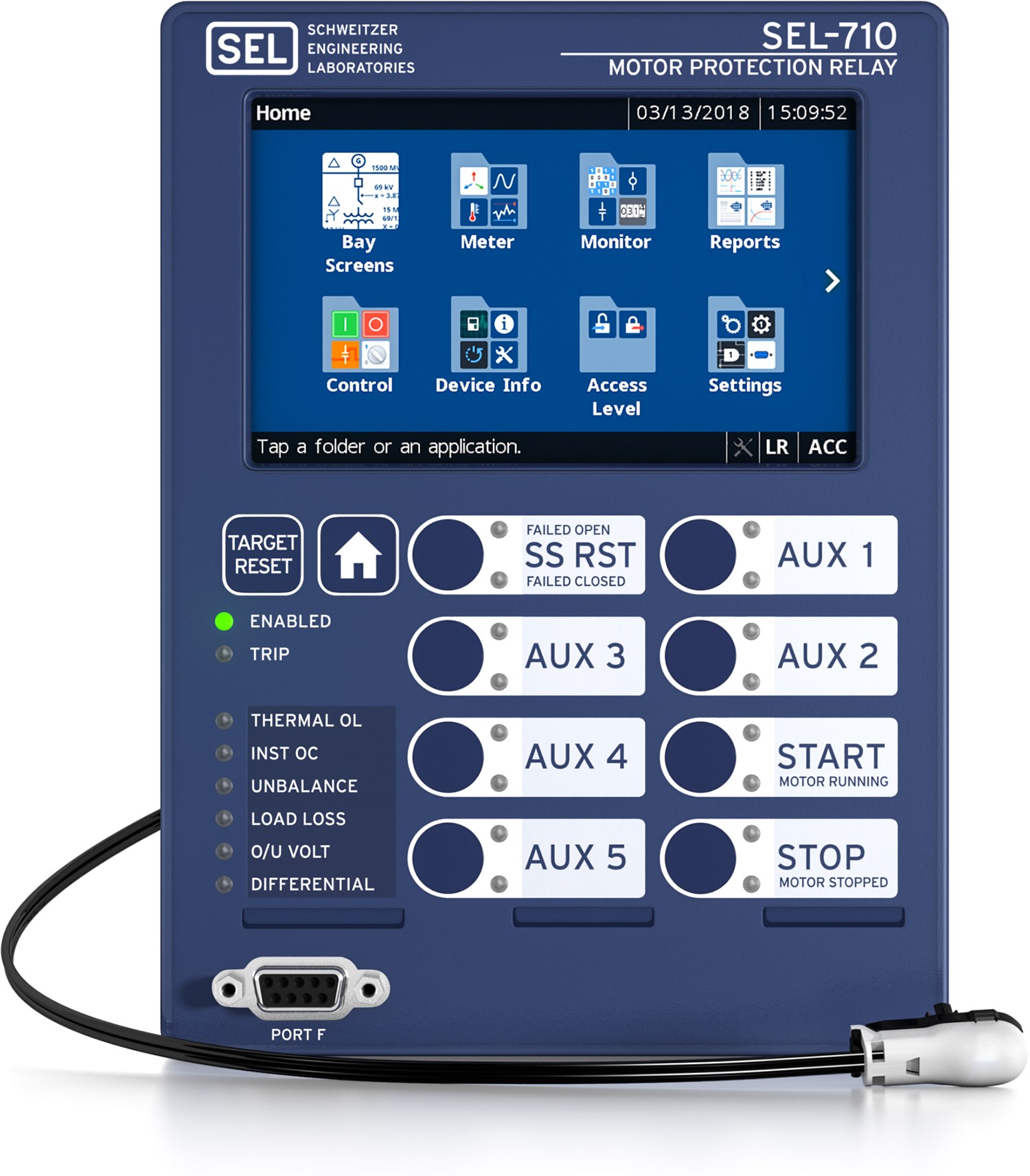

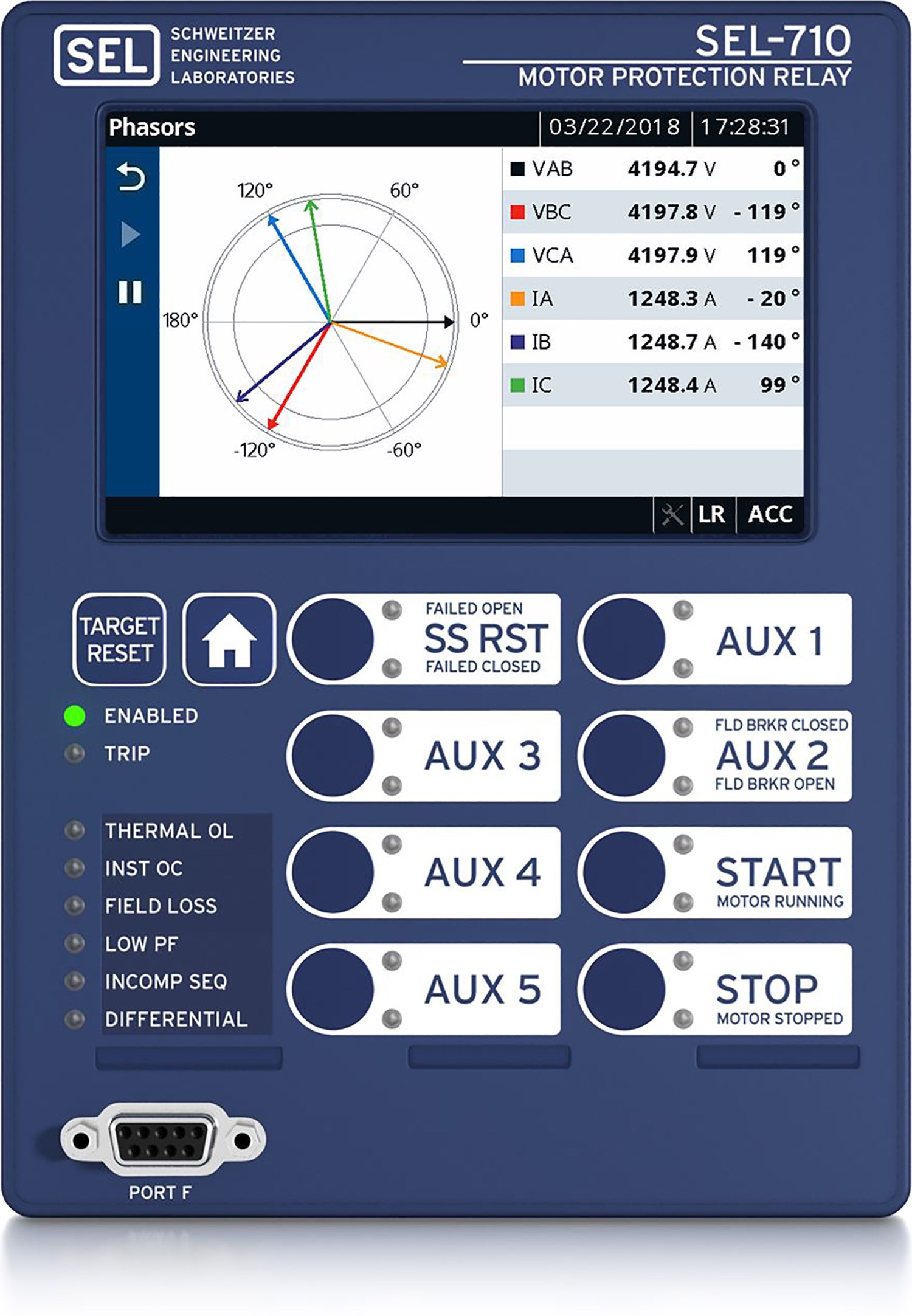

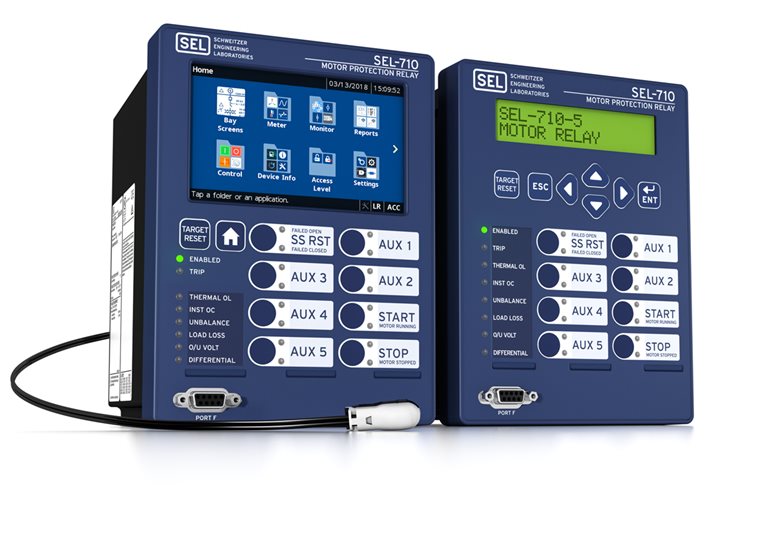

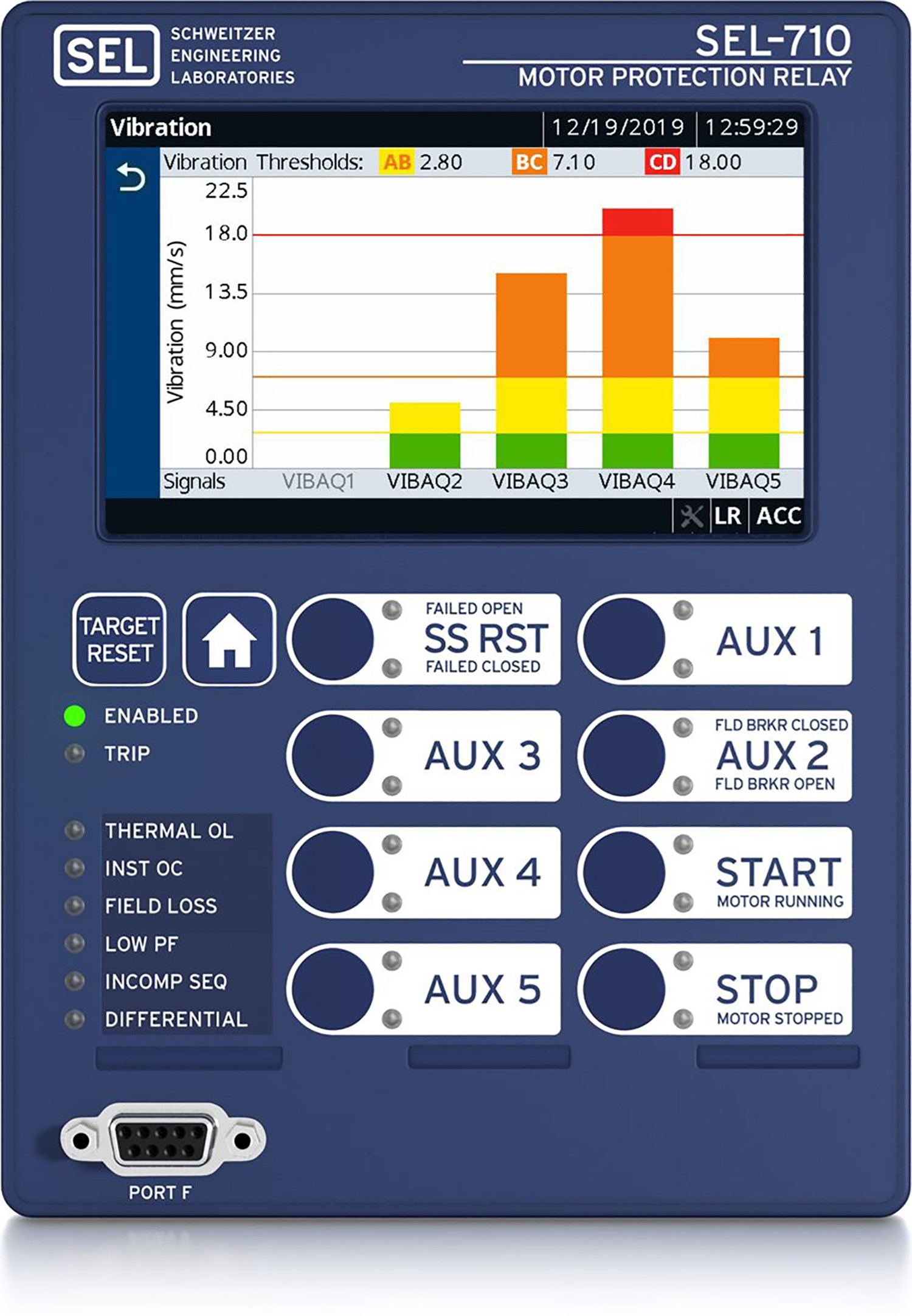

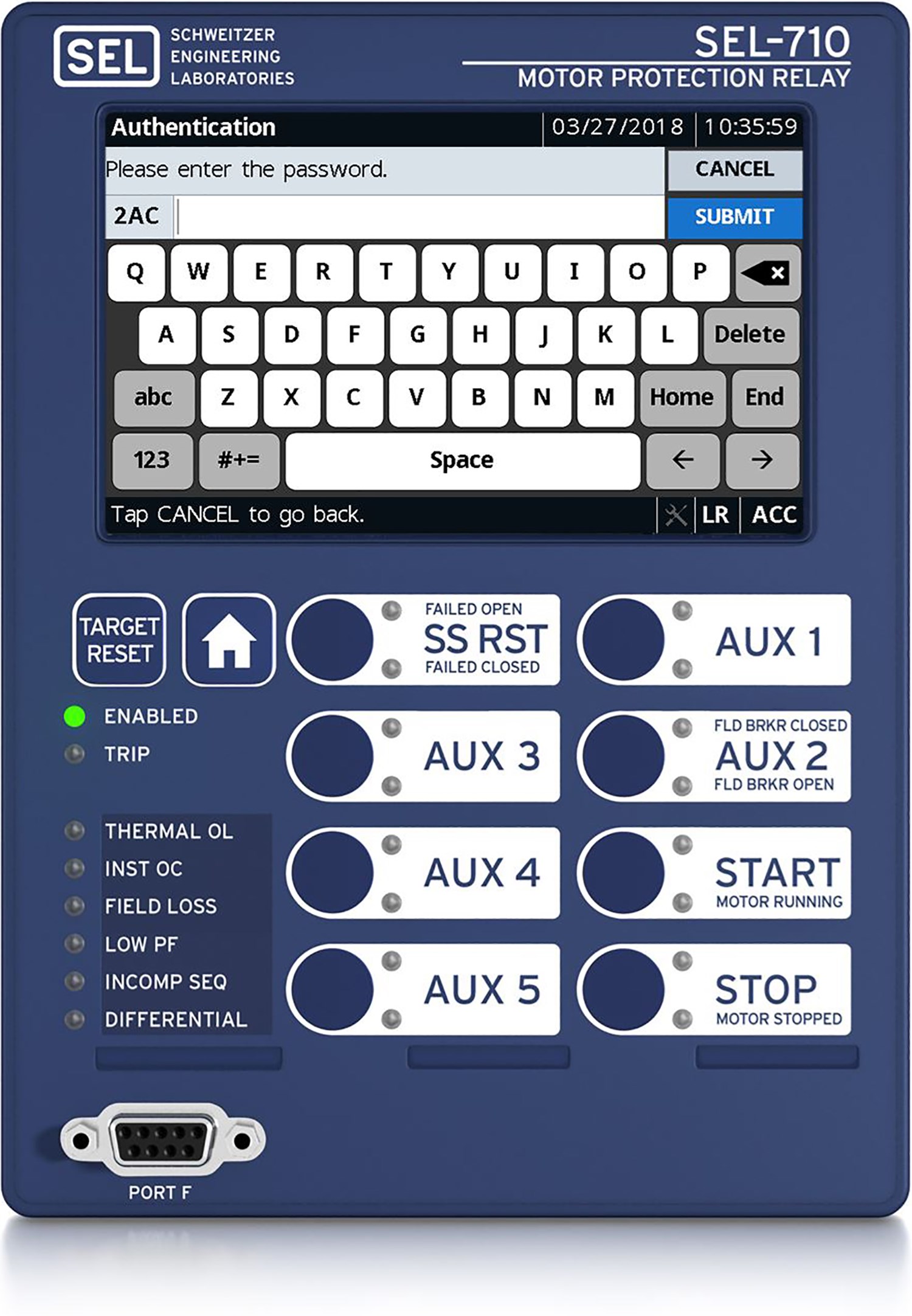

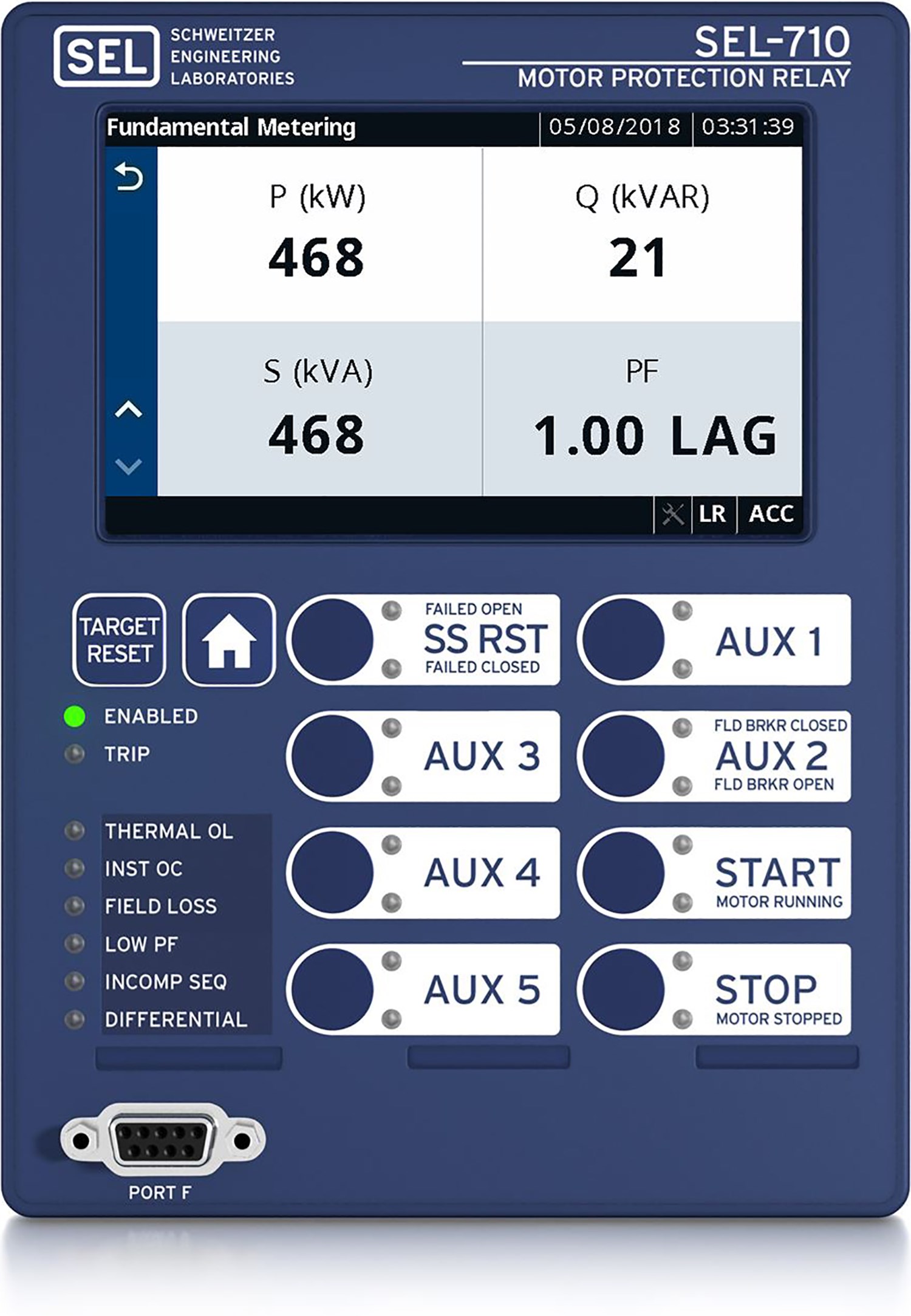

5인치 컬러 터치스크린

800 x 480 해상도의 대형 터치스크린 HMI를 통해 베이(Bay) 화면, 단선도, 계측값 및 장치 상태를 현장에서 직관적으로 확인하고 조작할 수 있습니다.
광범위한 표준 프로토콜

IEC 61850 Edition 2, DNP3, Modbus TCP/RTU, EtherNet/IP, PRP, RSTP 등 다양한 프로토콜을 지원하여 기존 제어 시스템과의 통합이 매우 용이합니다.

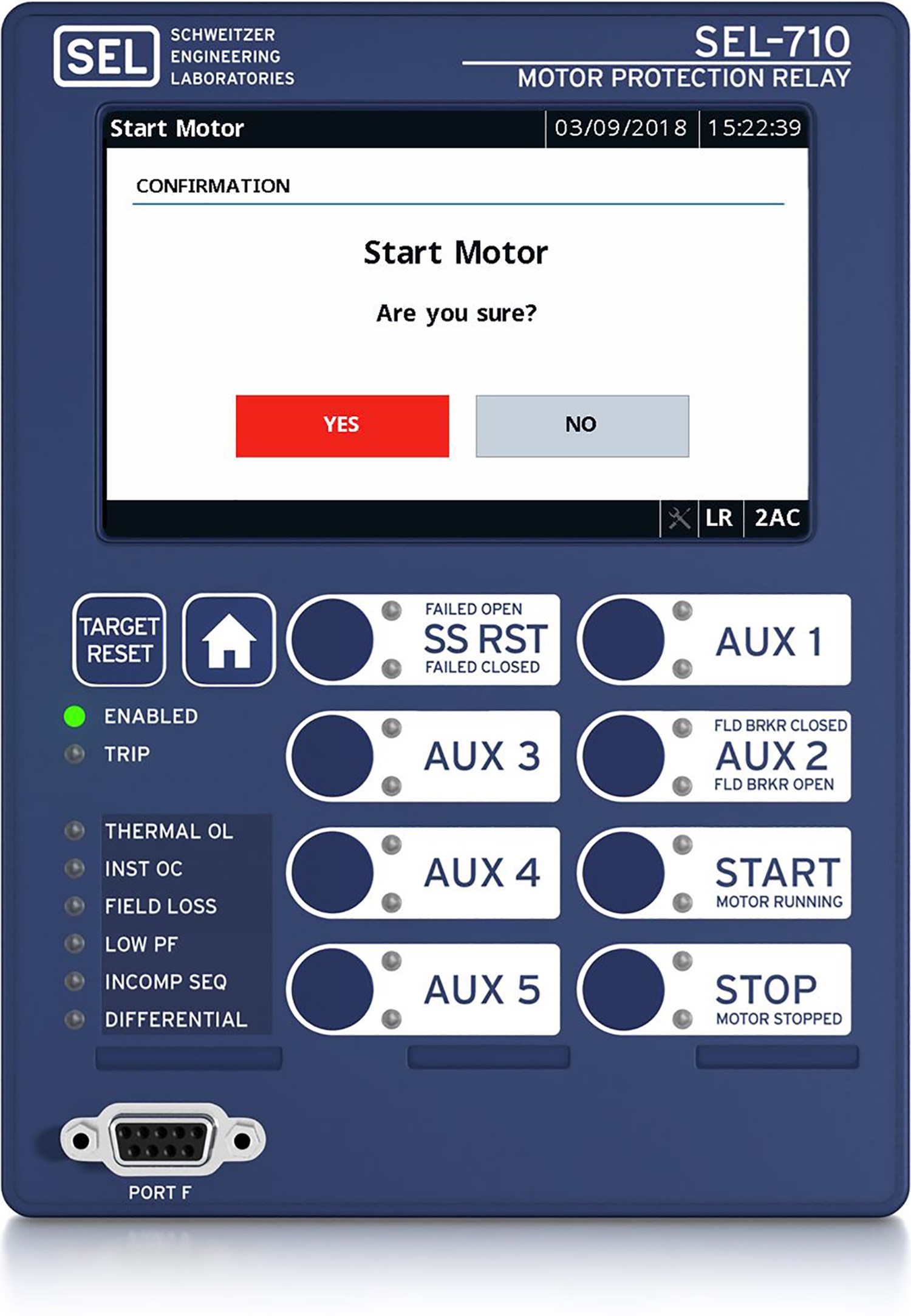

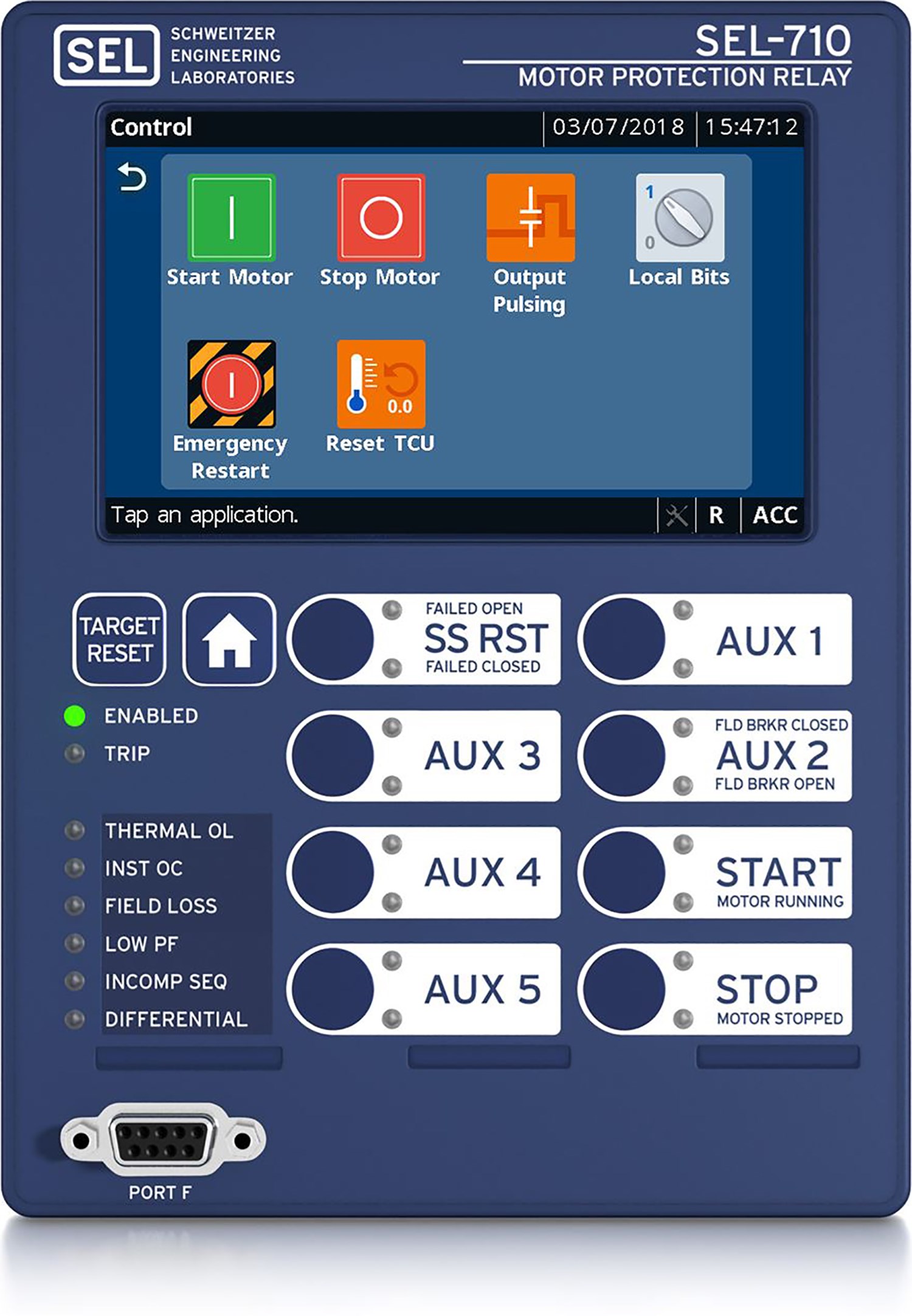

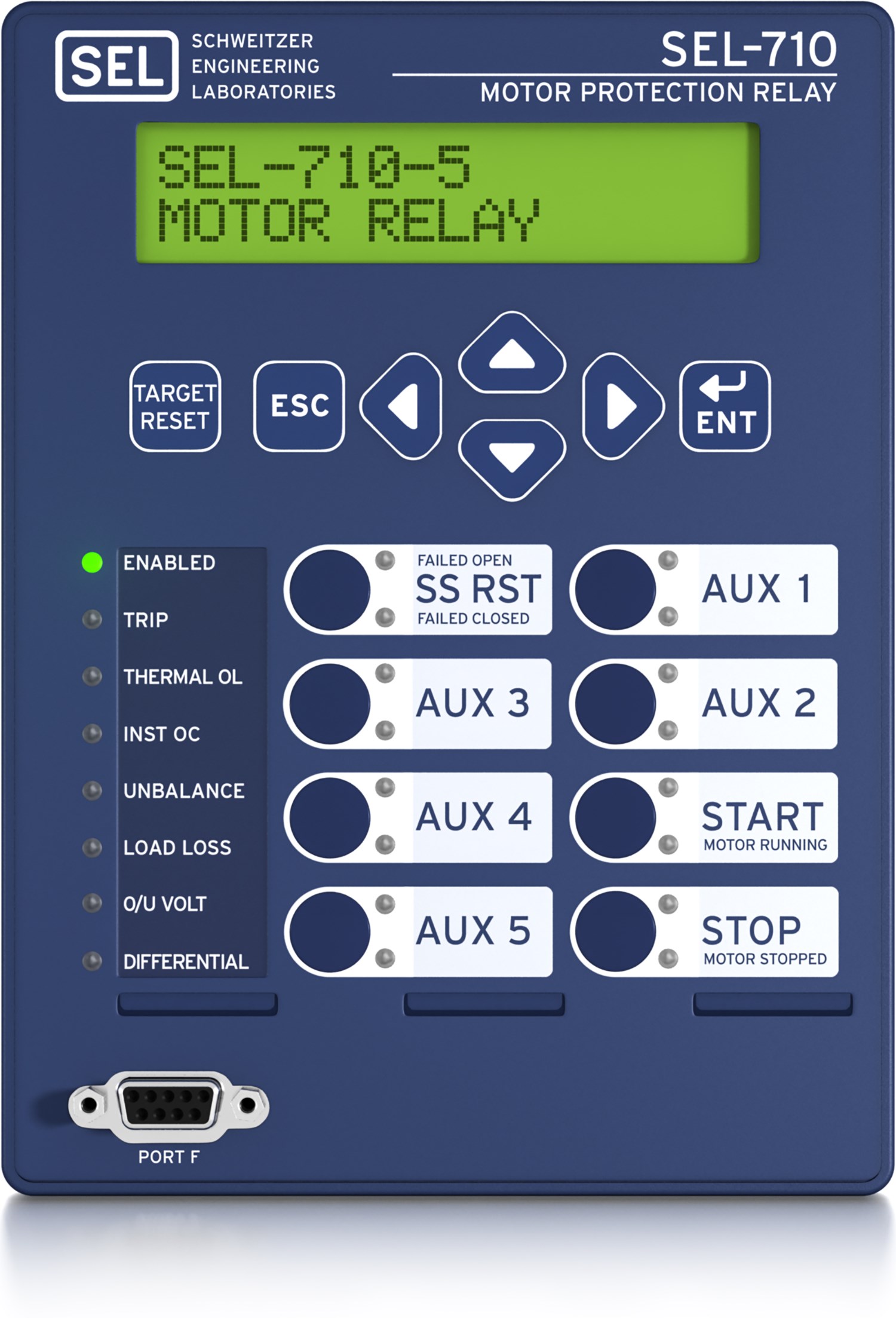

직관적인 제어 버튼

전면 패널에 프로그램 가능한 푸시버튼과 LED를 배치하여 현장 작업자가 로컬 제어 및 상태 확인을 신속하게 수행할 수 있습니다.
정밀 시간 동기화

IEEE 1588 PTP(Precision Time Protocol)를 지원하여 마이크로초 단위의 정확한 시간 정보를 기록하고 시스템 전체의 동기화를 보장합니다.
