SEL-2414

Transformer Monitor

SEL-2414는 변압기의 수명 보호 및 관리를 위해 설계된 종합적인 변압기 모니터(Transformer Monitor)입니다. 중요 변전소 자산인 변압기의 상태를 실시간으로 감시하고 제어하며, 보호 기능을 하나의 컴팩트한 패키지에 통합하였습니다. IEEE 및 IEC 열 모델을 사용하여 변압기의 열화 상태를 추적하고, 효율적인 냉각 시스템 제어와 탭 절환기(LTC) 모니터링을 통해 설비의 신뢰성을 극대화합니다.

주요 특징

열 모델 모니터링

IEEE 또는 IEC 표준 열 모델을 사용하여 변압기 권선의 핫스팟(Hot-spot) 온도와 상부 절연유(Top-oil) 온도를 정밀하게 추적하고 과열로부터 설비를 보호합니다.
통과 고장(Through-Fault) 감지

변압기를 통과하는 고장 전류의 횟수와 강도를 기록하여 변압기에 가해진 누적 기계적/열적 스트레스를 분석하고 수명을 예측합니다.
냉각 시스템 제어

변압기의 부하 및 온도 상태에 따라 냉각 팬과 펌프의 작동 단계(Stages)를 자동으로 제어하여 열적 마모를 최소화하고 에너지 효율을 높입니다.
LTC(부하시 탭 절환기) 감시

탭의 위치와 동작 상태를 모니터링하여 전압 안정성을 유지하고 LTC의 기계적인 무결성을 확인합니다.

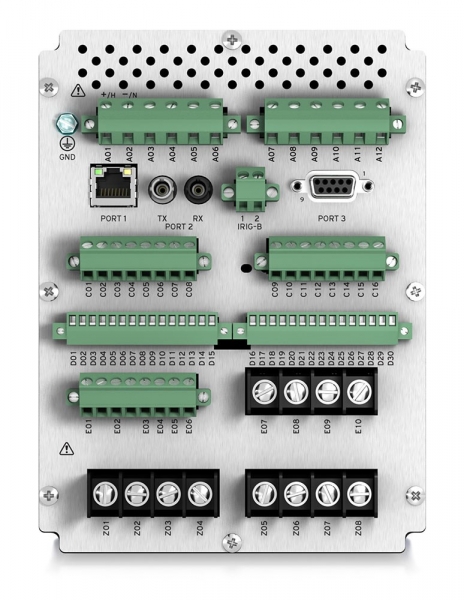

다양한 I/O 옵션

최대 10개의 RTD 또는 열전대(Thermocouple) 입력과 다양한 디지털/아날로그 입출력 옵션을 제공하여 사용자 환경에 맞춘 유연한 구성이 가능합니다.
강력한 자동화 로직

SELOGIC 제어 방정식을 사용하여 복잡한 제어 스킴을 구현하고, 공정 자동화 시스템에 통합할 수 있습니다.

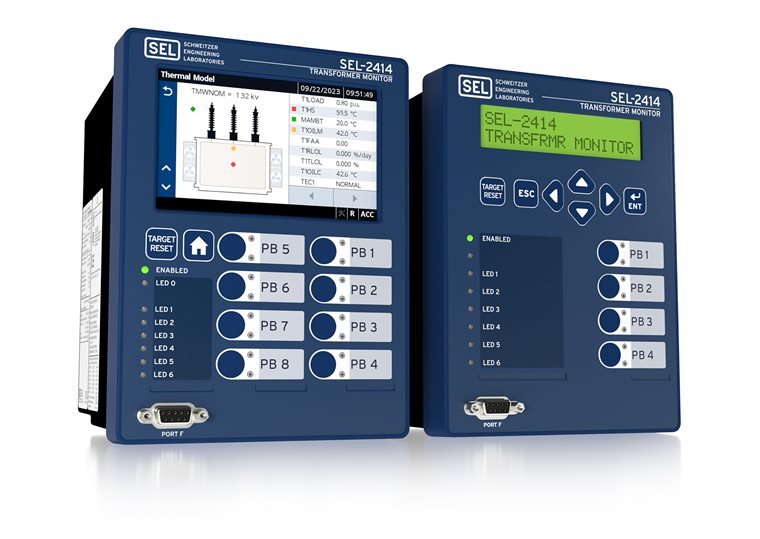

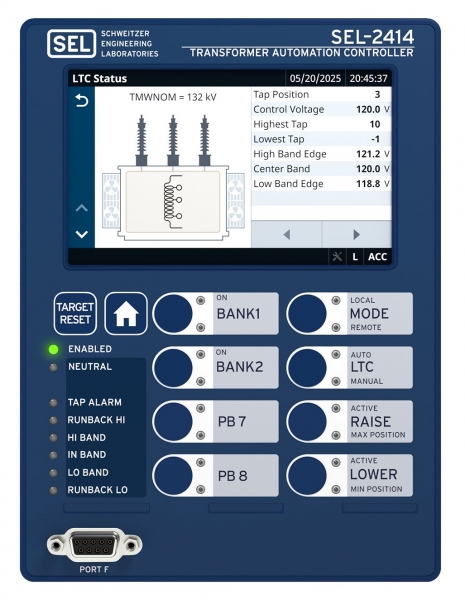

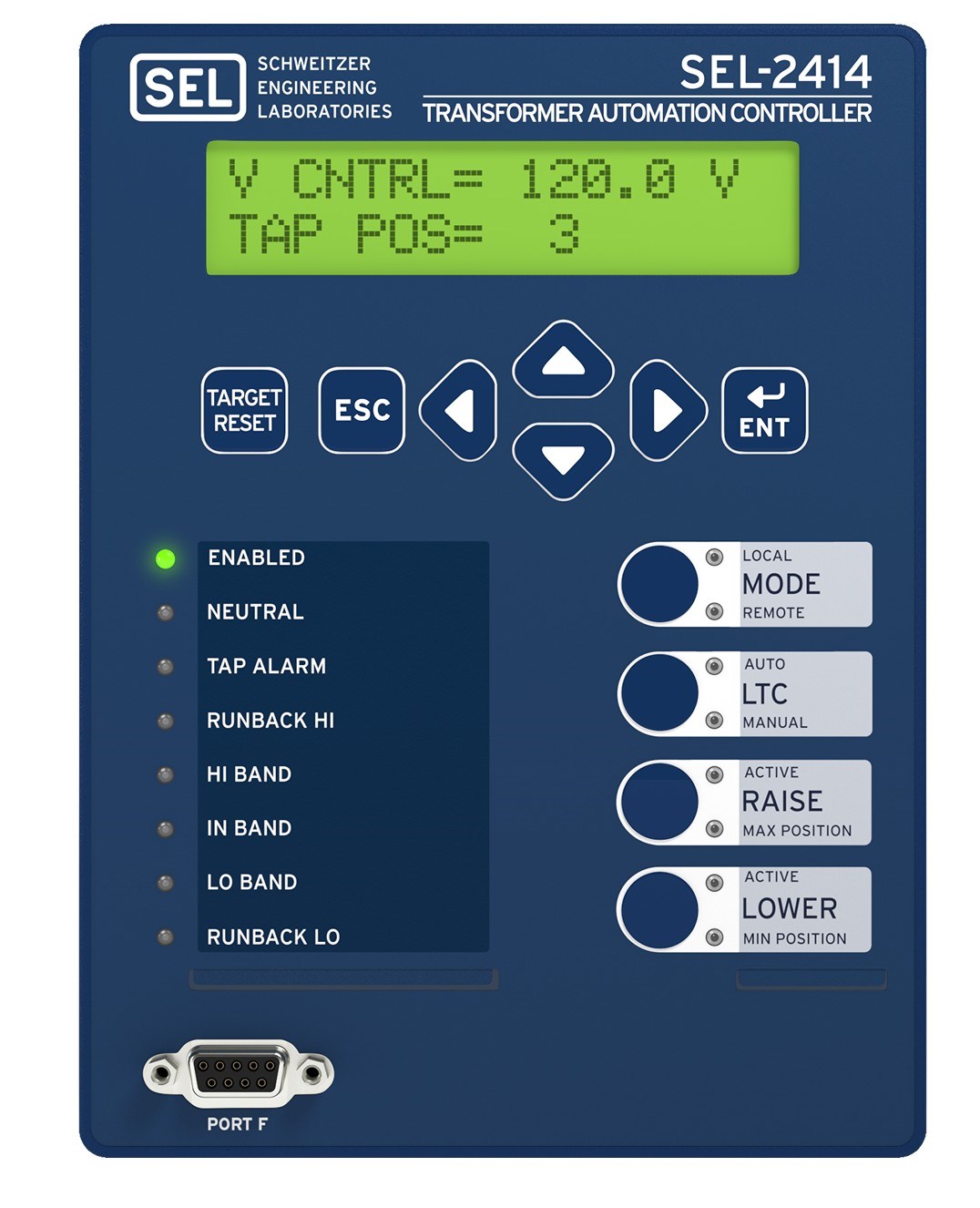

다양한 HMI 디스플레이

컬러 터치스크린 모델 또는 표준 LCD 모델 중 선택이 가능하며, 전면 패널의 버튼과 LED를 통해 현장에서 계측값 및 장치 상태를 직관적으로 확인할 수 있습니다.
광범위한 표준 프로토콜

IEC 61850 Edition 2, DNP3(Serial 및 LAN/WAN), Modbus TCP/RTU, PRP, RSTP 등 다양한 산업 표준 프로토콜을 지원하여 SCADA 또는 DCS 시스템과의 연동이 매우 쉽습니다.
이중화 이더넷 및 시리얼 포트

단일 또는 이중 이더넷 포트(동선/광 선택 가능)와 여러 개의 시리얼 포트를 제공하여 신뢰성 높은 네트워크 구성을 지원합니다.
컴팩트한 설계 및 유연한 설치

소형 하우징으로 설계되어 공간이 제한된 배전반 내에도 설치가 용이하며, 판넬 또는 벽면 장착 방식을 선택할 수 있습니다.
정밀한 이벤트 기록

고해상도 이벤트 기록(SER) 및 이벤트 리포트 기능을 통해 사고 발생 시 원인을 정확하게 분석할 수 있습니다.
