SEL-5601-2

Synchrowave Event Software

SEL-5601-2는 전력 시스템 고장 발생 시 보호 계전기의 동작을 정밀하게 진단하고 분석하기 위한 전문 이벤트 분석 소프트웨어입니다. 여러 대의 계전기에서 생성된 이벤트 리포트를 시간축으로 정렬하여 비교 분석할 수 있으며, 복잡한 파형 데이터를 시각화하여 전력 계통의 보호 성능에 대한 깊은 통찰력을 제공합니다.

주요 특징

보호 계전기 성능 분석:

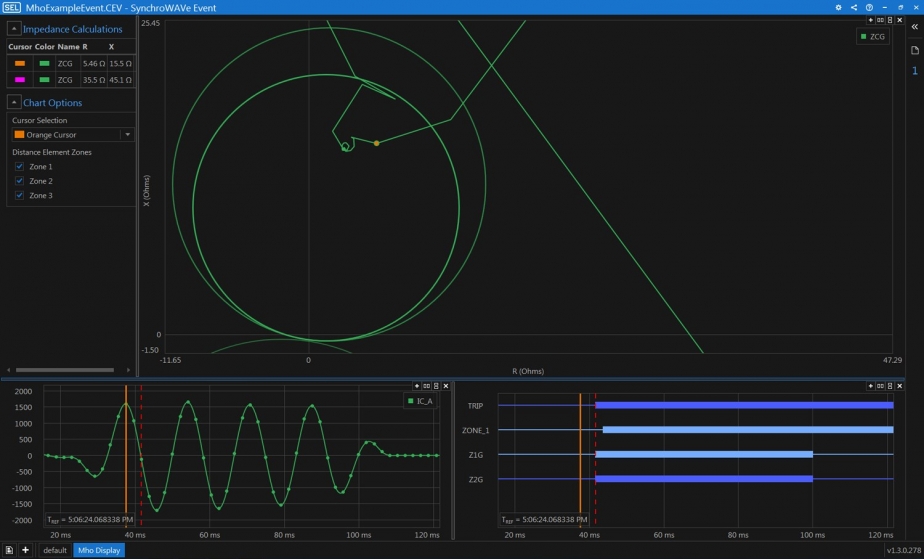

어드미턴스(mho) 원 선도와 알파 평면(alpha plane) 기능을 통해 보호 계전기의 차동 및 거리 보호 요소가 고장 상황에서 어떻게 반응했는지 상세히 분석할 수 있습니다.
진행파(Traveling-Wave) 고장 표정

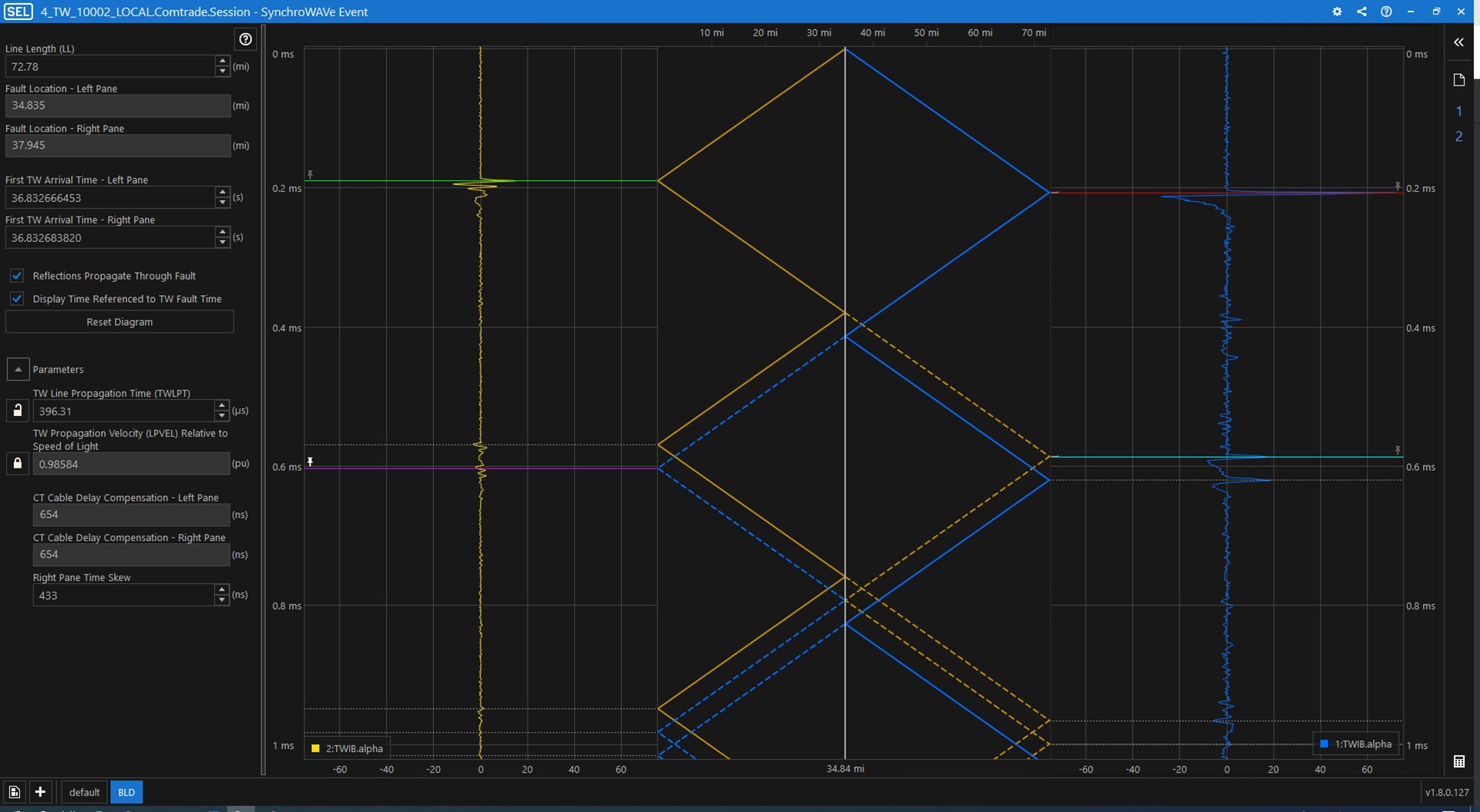

뷸리 선도(Bewley diagram)를 활용하여 사고 지점에서 발생한 진행파의 반사 및 도달 시간을 분석함으로써 고장 위치를 정밀하게 파악하고 보정할 수 있습니다.
사용자 정의 계산 엔진

소프트웨어 내에서 직접 수식을 작성하여 맞춤형 계산 결과값을 생성하고, 이를 차트에 플롯하여 분석 피드백으로 즉시 활용 가능합니다.
다중 이벤트 리포트 비교

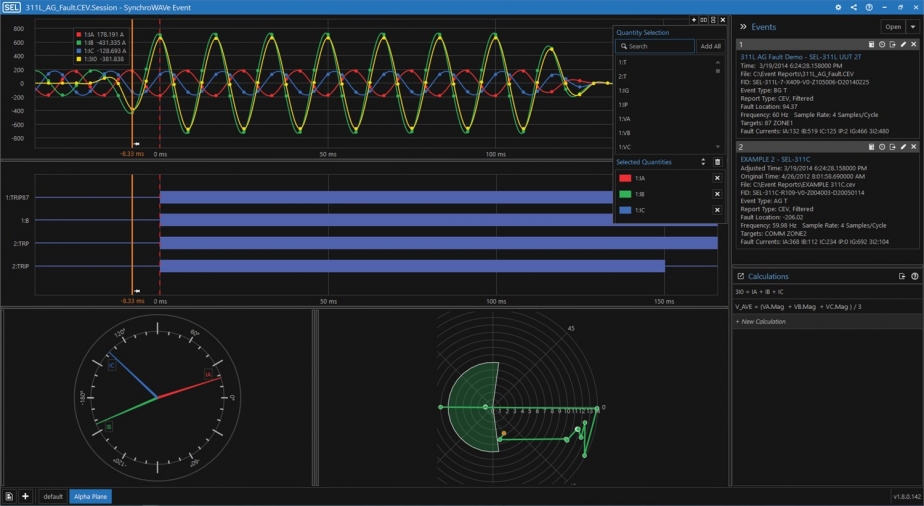

서로 다른 위치에 설치된 여러 계전기의 데이터를 시간 동기화하여 계통 전반의 고장 파급 효과와 보호 협조 상태를 한눈에 비교할 수 있습니다.
주파수 및 고조파 분석

고조파 분석(Harmonic analysis) 및 스펙트럼 분석 기능을 제공하여 파형의 왜곡이나 특정 주파수 성분을 명확히 식별합니다.

직관적인 데이터 탐색

차트 내에서 커서를 드래그하여 측정값을 실시간으로 비교할 수 있으며, 통합된 확대/축소(Zoom) 및 이동(Pan) 기능을 통해 대량의 데이터를 신속하게 훑어볼 수 있습니다.
맞춤형 레이아웃 및 환경 설정

사용자의 선호도나 분석 목적에 맞게 화면 구성을 자유롭게 배치하고, 자주 사용하는 설정을 저장하여 업무 효율을 높일 수 있습니다.
계전기 설정값 확인

이벤트 데이터 분석 중에 해당 계전기의 설정(Settings) 리포트를 직접 열어볼 수 있어, 계전기 세팅과 실제 동작 사이의 상관관계를 빠르게 대조할 수 있습니다.
광범위한 파일 호환성

산업 표준인 COMTRADE 파일은 물론, SEL 전용 압축 ASCII(.CEV), 순차 이벤트 기록(.SER), 모터 기동 리포트(.MSR), 전압 Sag/Swell 리포트 등 다양한 형식의 데이터를 지원합니다.
간편한 데이터 공유 및 보고

분석 결과를 .CSV 파일로 내보내거나 화면 캡처 기능을 사용하여 보고서에 활용할 수 있는 이미지를 즉시 생성할 수 있습니다.
