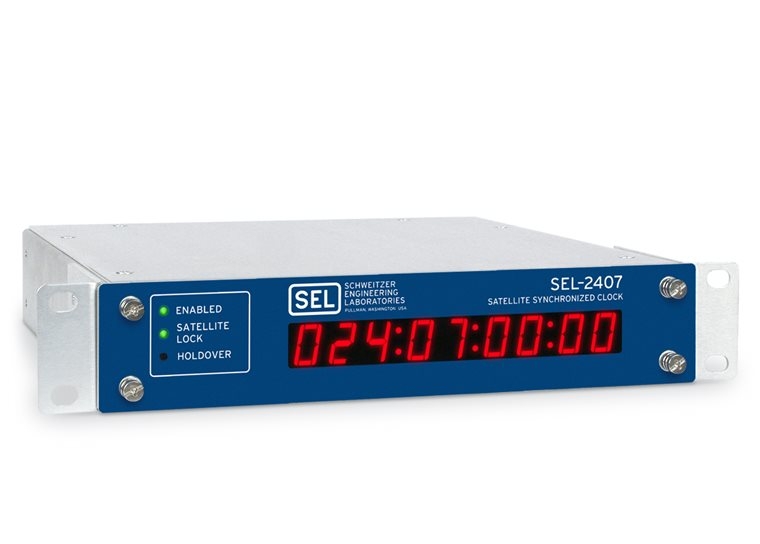

SEL-2407

Satellite-Synchronized Clock

SEL-2407은 가혹한 변전소 환경에서도 정확한 시간 동기화와 시각 표시 기능을 제공하는 위성 동기화 클럭입니다. 보호 계전기, 페이저 측정 장치(PMU), 자동화 컨트롤러 및 기타 지능형 전자 장치(IED)를 $\pm100$ ns의 평균 타이밍 정확도로 동기화하여 전력 계통의 이벤트 분석과 운영 신뢰성을 높여주는 장치입니다.

주요 특징

높은 신뢰성 및 표준 준수

IEEE C37.90 및 IEC 60255 보호 계전기 표준을 초과하는 견고한 설계를 갖추고 있어 열악한 환경에서도 안정적인 성능을 보장합니다.
광범위한 동작 환경

-40°C ~ +80°C의 넓은 온도 범위에서 작동하며, 10~300 Vdc 또는 85~264 Vac 범위의 범용 전원 공급 장치를 탑재하여 설치 유연성이 높습니다.
다양한 시간 출력 포트

1개의 변조(Modulated) IRIG-B 출력과 6개의 복조(Demodulated) IRIG-B 출력을 통해 여러 대의 장치를 동시에 동기화할 수 있습니다.
프로그래밍 가능한 출력

6개의 복조 출력 중 3개는 사용자의 필요에 따라 IRIG-B, 1 PPS(초당 펄스), 또는 1 kPPS(밀리초당 펄스) 중 하나로 선택하여 구성할 수 있습니다.
정밀한 시간 유지

고정밀 타이밍 기술을 통해 계전기 이벤트 기록의 상관관계 분석과 정확한 타임스탬프 생성을 지원합니다.

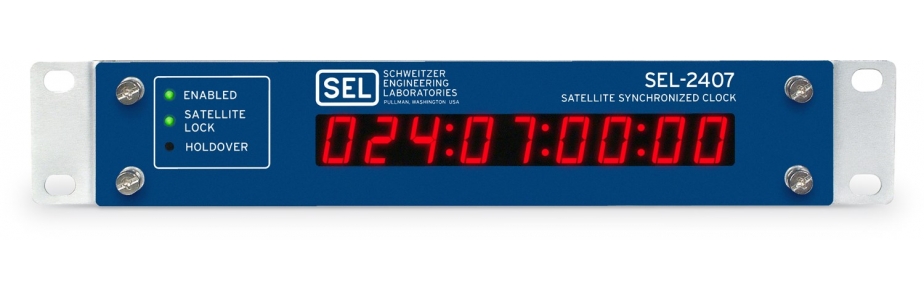

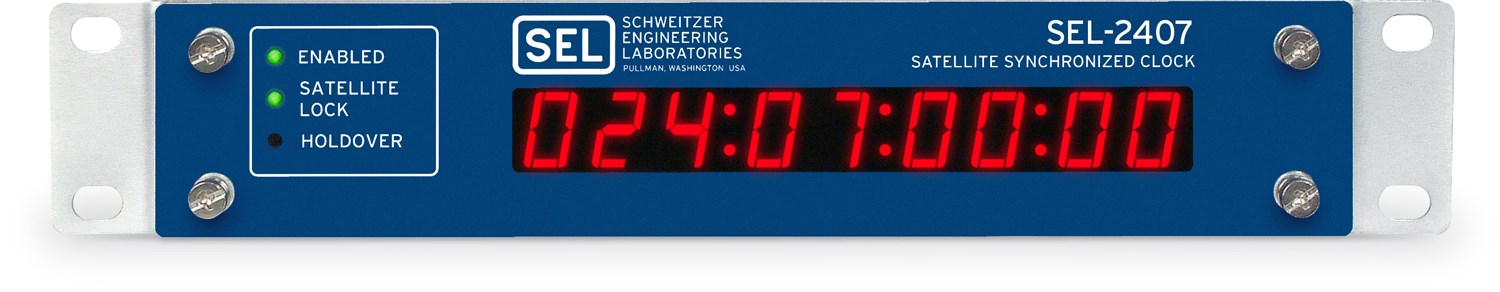

직관적인 시간 디스플레이

장치 전면에 크고 밝은 LED 시간 표시창이 있어 현재 시각을 현장에서 즉시 확인할 수 있습니다.
상태 표시 LED 인디케이터

장치 활성화(Enabled), 위성 신호 고정(Satellite Lock), 홀드오버(Holdover) 상태를 나타내는 LED를 통해 시스템의 동작 상태를 한눈에 파악할 수 있습니다.
손쉬운 연결성

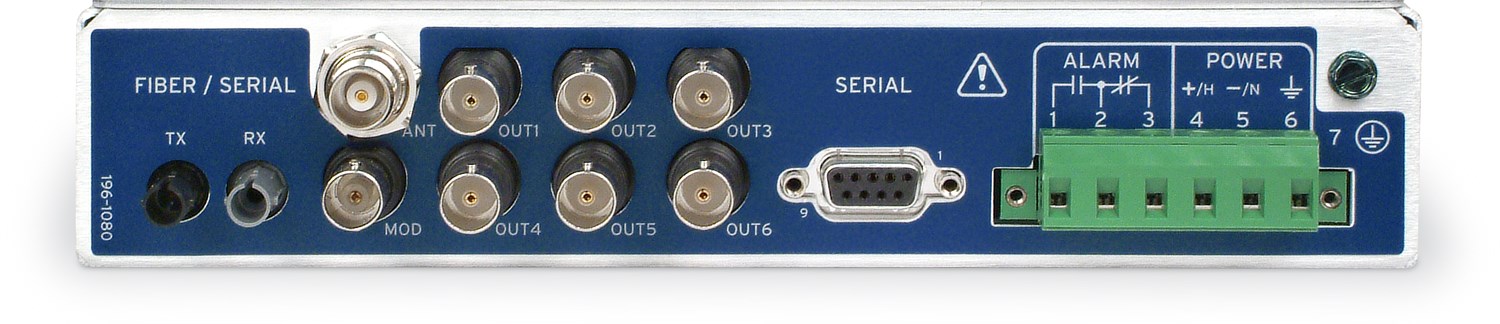

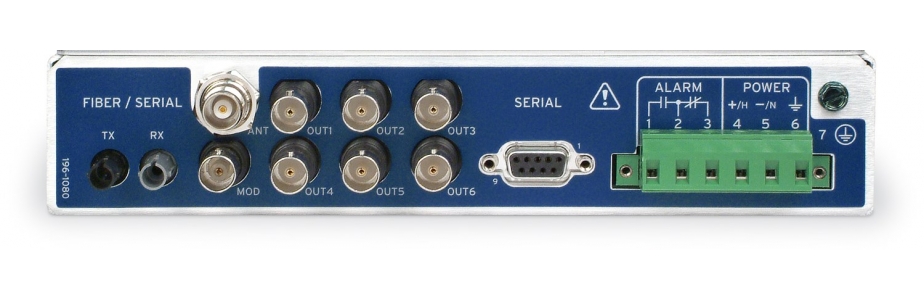

표준 TNC 안테나 커넥터와 EIA-232 직렬 포트(DB-9)를 갖추고 있으며, 옵션으로 ST 광섬유 포트를 추가하여 장거리 신호 전송 및 노이즈 면역성을 강화할 수 있습니다.
경보 및 타이머 접점

시스템 이상을 알리는 Form C 경보 접점 또는 정밀한 시간 간격을 제공하는 Form A 펄스 출력을 유연하게 활용할 수 있습니다.
진단 기능

전면 패널의 램프 테스트(Lamp Test) 버튼을 사용하여 LED 상태를 손쉽게 점검할 수 있습니다.
